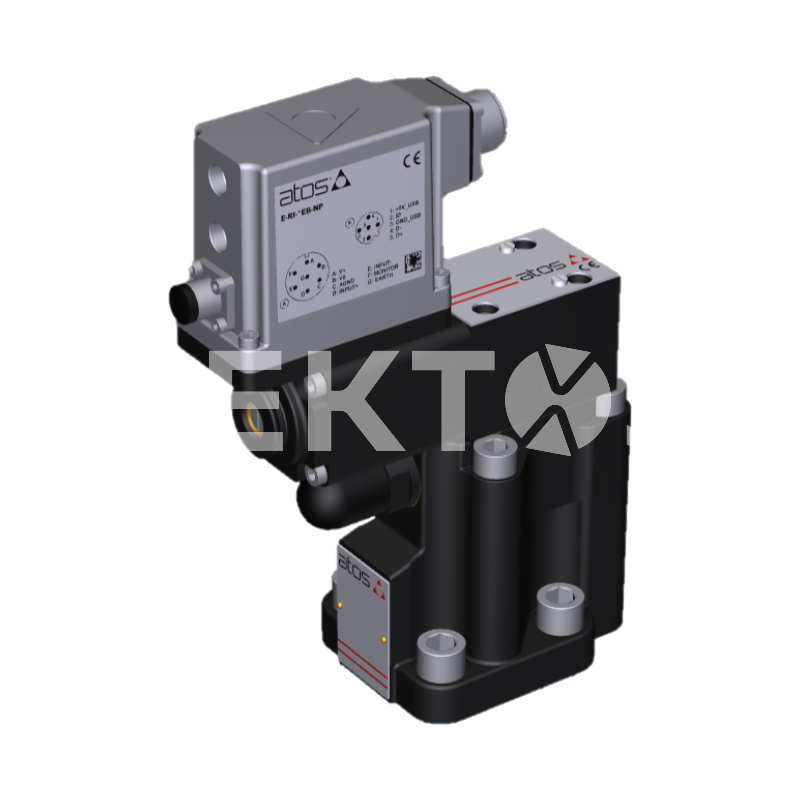

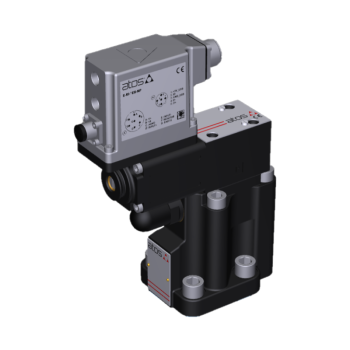

Zawór przelewowy AGMZO-AEB-NP-10/350

Zawór przelewowy AGMZO-AEB-NP-10/350

Opis
AGMZO-AEB-NP-10/350 jest zaworem proporcjonalnym, przeznaczonym do ograniczenia ciśnienia w układach hydraulicznych i zabezpieczenia tych układów przed nadmiernym wzrostem ciśnienia. Ten typ zaworu hydraulicznego przelewowego umożliwia wykorzystanie całego przepływu pompy, nawet przy wartościach ciśnienia bliskich wartości zadanej. Można go stosować w układach o przepływie nawet 200 l/min, a ciśnienie otwarcia zaworu do linii spływowej (T) można ustawić między 10 a 350 bar. Zawór ten został wyposażony w zintegrowaną kartę AEB (darmowe oprogramowanie do zmiany parametrów zaworu znajduje się na stronie producenta: atos.com).
Ciekawą cechą zaworu przelewowego AGMZO jest jego konstrukcja umożliwiająca awaryjne rozładowanie linii ciśnieniowej (P) omijając sterowanie proporcjonalne. W tym celu należy dodatkowo połączyć linię X z zaworem normalnie zamkniętym (zawór do kupienia oddzielnie).

Uwaga: Zawór należy odpowietrzyć przy pierwszym uruchomieniu. W przeciwnym razie zawór może pracować niestabilnie i ulegać wibracjom.

Przegląd cech
Rozmiar: NG10, CETOP 5
Sterowanie: pośrednie
Konfiguracja: regulacja ciśnienia w porcie P, odpływ w porcie T
Schemat:

Czujnik LVDT: brak
Zakres regulacji: od 10 bar do 350 bar
Maksymalne natężenie przepływu: 200 l/min
Dopuszczalne ciśnienia: P: 350 bar, T: 210 bar
Zasilanie nominalne: +24 V_DC (V_RMS = 20÷32 V_max)
Maksymalna moc pobierana: 50 W
Typ cewki: standardowa (2,6 A; 3÷3,3 Ω)
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +60°C)
Temperatura otoczenia: -20°C ÷ +60°C
Lepkość cieczy: zalecana 20 cSt ÷ 100 cSt, dopuszczalna 15 cSt ÷ 380 cSt
Filtracja: wg klasy ISO 4406 16/14/11

Montaż
Przyłącza olejowe: płytowe CETOP 05
Przyłącza elektryczne karty AEB: złącze męskie 7 pin, na wtyczkę ZM-7P (rekomendowana metalowa) i USB żeńskie
Masa: 5,9 kg

Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
