Proporcjonalny rozdzielacz płytowy NG10 DPZO-AEB-NP-173-L5/I
Dostępność: W transporcie
Czas wysyłki: 7 tygodni
Koszt wysyłki: od 30,00 zł
Numer katalogowy: DPZO-AEB-NP-173-L5/I
Stan magazynowy:
Gwarancja: 12 miesięcy
Seria: DPZO-AEB
Rozmiar: NG10
- Opis produktu
- Katalog PDF

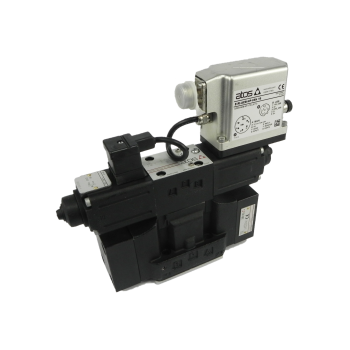

Proporcjonalny rozdzielacz suwakowy DPZO-AEB-NP-173-L5/I
sterowanie w maszynach przemysłowych, agregatach hydraulicznych itp.
Opis
Cechy charakterystyczne zaworu proporcjonalnego DPZO-AEB-NP-173-L5/I to:
- cyfrowa karta, dzięki której można połączyć się z komputerem i ustawić parametry zaworu;
- dodatnie pokrycie suwaka, stosowane najczęściej w przypadku sterowania prędkością i natężeniem przepływu oleju;
- sterowanie pośrednie przez zawór pilotowy, dzięki czemu możliwe są większe natężenia przepływu oleju;
- sygnał referencyjny wejściowy 4÷20 mA;
- zewnętrzne przecieki (port Y);
- wewnętrzne sterowanie ciśnieniem (port X)
Przegląd cech
Rozmiar: NG10, CETOP 5
Sterowanie: pośrednie

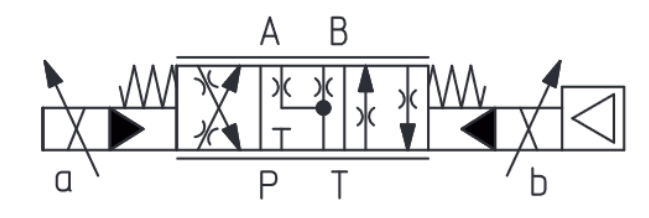

Konfiguracja: 7 - dwie cewki, 3 pozycje, centrowanie sprężyną
Typ suwaka: 3
Charakterystyka regulacji przepływu: L5 - liniowa, do 160 l/min przy Δp = 30 bar (P-T)
Czujnik LVDT: brak
Pokrycie suwaka: dodatnie
Zasilanie nominalne: +24 VDC (VRMS = 20÷32 Vmax)
Maksymalna moc pobierana: 50 W
Typ cewki: standardowa (2,2 A; 3÷3,3 Ω)
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +60°C)
Temperatura otoczenia: -20°C ÷ +60°C
Lepkość cieczy: zalecana 20 cSt ÷ 100 cSt, dopuszczalna 15 cSt ÷ 380 cSt
Filtracja: wg klasy ISO 4406 16/14/11
Dopuszczalne ciśnienia: P,A,B,X: 350 bar, T: 250 bar, Y: 10 bar
Maksymalny dopuszczalny przepływ: 180 l/min; 160 l/min przy Δp = 30 bar (P-T)
Montaż
Przyłącza olejowe: płytowe CETOP 05
Przyłącza elektryczne karty AEB: złącze męskie 7 pin, na wtyczkę ZM-7P (rekomendowana metalowa) i USB żeńskie
Masa: 9 kg
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
