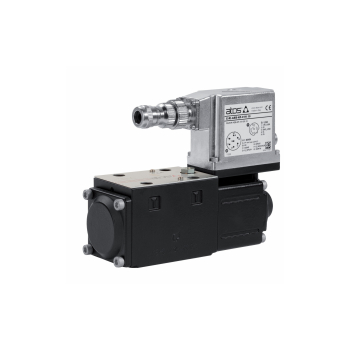

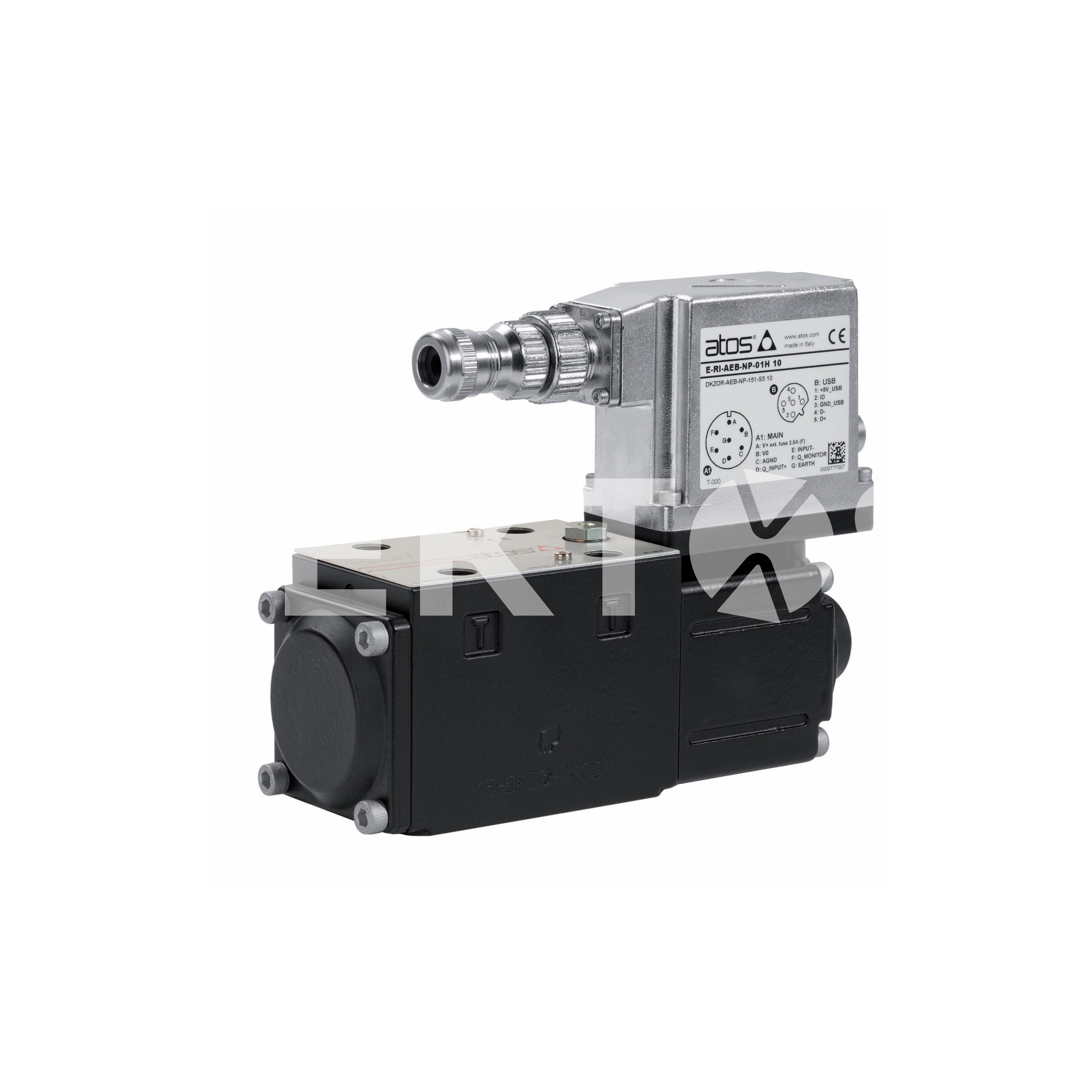

Zawór hydrauliczny proporcjonalny regulator przepływu oleju QVKZOR-AEB-NP-10/90

Regulator przepływu oleju QVKZOR-AEB-NP-10/90 sterowany elektrycznie, proporcjonalnie

Opis

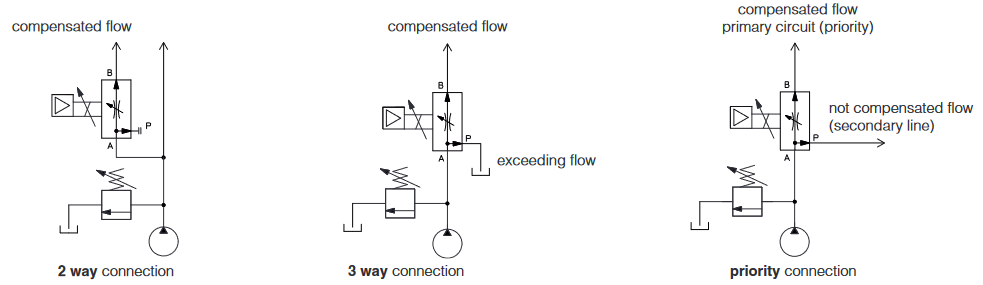

Proporcjonalny regulator przepływu o kodzie QVKZOR-AEB-NP-10/90 to zawór hydrauliczny, który może pracować w 3 różnych zastosowaniach:

1. Jako zawór 2-drogowy (port P jest wtedy zablokowany) do sterowania natężeniem przepływu oleju w określonej części układu hydraulicznego lub do sterowania prędkością silnika lub siłownika. Przepływu oleju w linii, w której działa zawór, jest utrzymywany na stałym poziomie zależnym tylko od nastawy operatora, a niezależnym od zmian obciążenia układu. Jeśli zawór jest zainstalowany bezpośrednio na głównej linii zasilającej za pompą, to nadmiar oleju będzie przepływał przez zawór przelewowy do zbiornika.
2. Jako 3-drogowy regulator przepływu do bezpośredniego sterowania natężeniem przepływu oleju z pompy. Tak jak w przypadku pierwszego zastosowania, regulowany przepływ nie zmienia się mimo zmian obciążenia układu. Nadmiar oleju przepływa do zbiornika (wtedy port P = port T).
3. Jako zawór priorytetowy, który zapewnia kompensację ciśnienia w linii sterującej natężeniem przepływu, natomiast nadmiar przepływu oleju może być dostarczany do innej części układu. Strumień nadmiarowego przepływu oleju nie ma kompensacji ciśnienia.

Warto również wspomnieć, że ta wersja zaworu - QVKZOR-AEB-NP-10/90 ma zintegrowaną podstawową kartę. Kartę tę można połączyć z komputerem za pomocą portu USB i zmienić niektóre parametry za pomocą darmowego oprogramowania dostępnego na atos.com.

Przegląd cech
Rozmiar: NG10, CETOP 5
Sterowanie: bezśrednie
Konfiguracja: regulacja przepływu w linii roboczej A→B (linia priorytetowa), by-pass lub odpływ w porcie P(T)
UWAGA: może pracować jako 2 lub 3 drogowy zawór

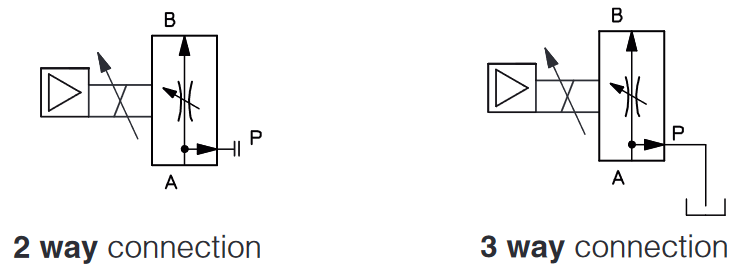

Schemat:

Czujnik LVDT: brak
Zakres regulacji: od 0,1 l/min do 90 l/min
Maksymalne natężenie przepływu w porcie A: 100 l/min
Maksymalne ciśnienie pracy: 210 bar
Zasilanie nominalne: +24 V_DC (V_RMS = 20÷32 V_max)
Maksymalna moc pobierana: 50 W
Typ cewki: standardowa (2,6 A; 3,8÷4,1 Ω)
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +60°C)
Temperatura otoczenia: -20°C ÷ +60°C
Lepkość cieczy: zalecana 20 cSt ÷ 100 cSt, dopuszczalna 15 cSt ÷ 380 cSt
Filtracja: wg klasy ISO 4406 16/14/11

Montaż
Przyłącza olejowe: płytowe CETOP 05
Przyłącza elektryczne karty AEB: złącze męskie 7 pin, na wtyczkę ZM-7P (rekomendowana metalowa) i USB żeńskie
Masa: 4,3 kg

Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
