Cewki i wtyczki

Szukasz cewki albo wtyczki do swojego zaworu? Sprawdź ofertę naszego sklepu!

Od wielu lat zajmujemy się doborem i sprzedażą elementów hydrauliki siłowej i wiemy jak ważne jest dostarczenie kluczowych informacji dotyczących produktów. Dlatego w opisach cewek znajdziesz informacje na temat:

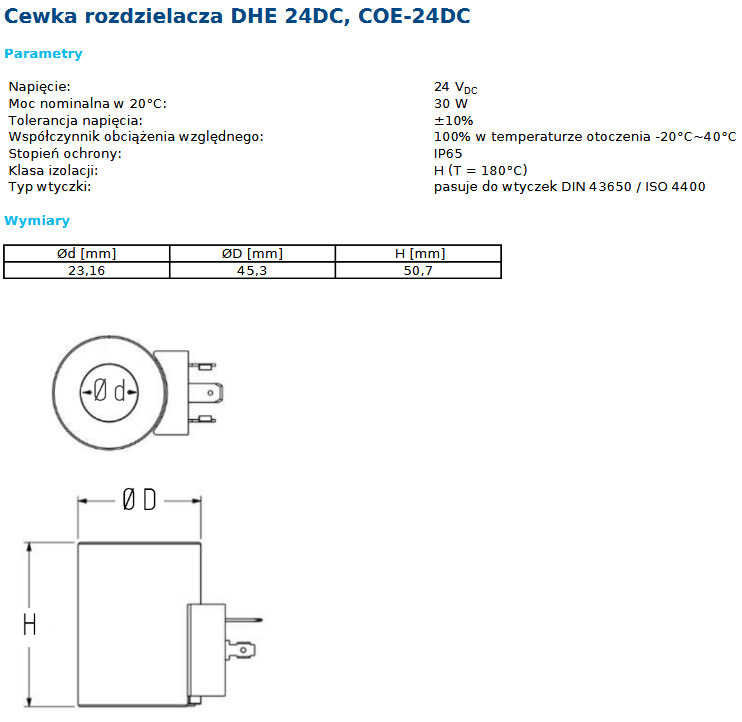

wymiarów cewek (średnicy i długości),
napięcia i mocy nominalnej,
producenta,
serii zaworów, do których pasuje dana cewka,
kodu producenta.

Opisy wtyczek zawierają w opisie schemat pinów, zdjęcia, a dodatkowo wtyczki DIN instrukcję jak podłączyć wtyczkę zaworu z modułem PWM. Standardowe wtyczki DIN pasują do wszystkich cewek przystosowanych do wtyczek DIN w naszej ofercie.

Cewki do zaworów i rozdzielaczy hydraulicznych

Cewki elektryczne pełnią kluczową funkcję w sterowaniu układami hydraulicznymi, szczególnie w kontekście rozdzielaczy i regulatorów. Są one integralną częścią elektromagnesów i sterowników elektrohydraulicznych, umożliwiając precyzyjne i automatyczne zarządzanie przepływem i ciśnieniem cieczy roboczej. Główne funkcje cewek elektrycznych (elektromagnesów) obejmują:

Zmiana położenia suwaka rozdzielacza: Cewki są używane do przesuwania suwaka w rozdzielaczach kierunkowych, co zmienia schemat połączeń między przyłączami, np. P→A i B→T lub P→B i A→T. Dzięki temu możliwe jest sterowanie kierunkiem ruchu elementów wykonawczych, takich jak silniki hydrauliczne czy siłowniki.
Wzmacnianie sygnału: W dwustopniowych rozdzielaczach elektrohydraulicznych, mały rozdzielacz pomocniczy (pilot), sterowany elektromagnetycznie, kontroluje przepływ cieczy do obwodu sterującego rozdzielacza głównego. Jest to forma wzmacniania mocy sygnału sterującego.
Reakcja na sygnały sterujące: Cewki mogą działać w trybie ON/OFF (załącz/wyłącz), kierując pełen przepływ do jednego z portów w zależności od zasilanego pinu. W trybie proporcjonalnym, otrzymują odpowiedni sygnał napięciowy (np. z joysticka), który precyzyjnie pozycjonuje suwak w zakresie jego skoku.

Cewki elektryczne są kluczowe dla współczesnych układów hydraulicznych, ponieważ przyczyniają się do poprawy sterowalności, niezawodności, wbudowanych funkcji bezpieczeństwa oraz oszczędności energii, co jest zgodne z obecnymi trendami w branży, dążącymi do cyfryzacji i elektryfikacji sterowania.

W naszej ofercie mamy przede wszystkim cewki marki Atos, Steed oraz elektromoduły do rozdzielaczy PVG marki Danfoss. Niektóre z tych produktów pasują zamiennie do zaworów Hydraforce, Winner, Bosch.

Wtyczki do cewek elektrycznych

Cewki elektryczne w zaworach elektrohydraulicznych wykorzystują różne typy wtyczek (konektorów elektrycznych) do podłączenia zasilania i sygnałów sterujących. Wśród nich wyróżnić można między innymi wtyczki typu DIN, AMP oraz Deutsch.
Szczegóły dotyczące wtyczek i ich podłączeń:

Ogólna struktura podłączenia cewki: Cewki posiadają zazwyczaj trzy piny: pin 1 do zasilania napięciem, pin 2 do sygnału sterującego i pin 3 jako punkt odniesienia (masę).
Sterowanie ON/OFF: W przypadku sterowników ON/OFF (załącz/wyłącz), zasilanie pinu 1 pełnym napięciem stałym powoduje przepływ oleju do portu A, natomiast zasilenie pinu 2 (lub pinu 4 w przypadku wtyczki Deutsch) powoduje przepływ do portu B.
Sterowanie proporcjonalne: W przypadku cewek proporcjonalnych sygnał sterujący ze sterownika lub joysticka jest podawany na pin 2 we wtyczce DIN/AMP (lub na pin 1 we wtyczce Deutsch), który odpowiada żądanemu położeniu suwaka. Zasilanie podawane jest na pin 1 w DIN (w Deutsch: 4, pin 3 stanowi uziemienie w Deutsch, a z pinu 2 można odczytywać sygnał błędu informujący o awarii w rozdzielaczu).
Ochrona i napięcie: Wtyczki, np. Deutsch czy AMP, są testowane pod kątem ochrony przed wnikaniem (Ingress Protection), co potwierdza ich stopień ochrony IP65.

Wykorzystanie wtyczki DIN z LED do podłączenia elektrozaworu i PWM

Nasz sklep oferuje standardowe wtyczki DIN, wtyczki DIN z diodą LED, wtyczki 5, 7 i 12 pinowe, na 12, 24 V_DC lub 110-220 V_AC, do zaworów proporcjonalnych i zwykłych on/off.

Zastosowania cewek i wtyczek

Wszędzie tam, gdzie układ hydrauliczny jest sterowany zaworami elektrohydraulicznymi, niezbędne jest zainstalowanie cewek i wtyczek.
Poniżej przedstawiamy tylko kilka możliwych maszyn, w których instalowane są te elementy:

Przemysł ciężki: Maszyny budowlane, górnicze, rolnicze – gdzie niezawodność jest kluczowa.
Automatyka przemysłowa: Linie produkcyjne, systemy pakujące – precyzyjne sterowanie ruchem.
Obrabiarki: Dokładność i powtarzalność ruchów.
Energetyka: Elektrownie, siłownie wiatrowe – stabilna praca i bezpieczeństwo.
Transport: Systemy hamulcowe, sterowanie układami jezdnymi – bezpieczeństwo i wydajność.

Zaufaj specjalistom z firmy Hektos: Twojemu partnerowi w hydraulice przemysłowej

Dzięki szczegółowym opisom produktów i/lub katalogom do pobrania, ułatwiamy samodzielny wybór elementów naszym klientom.
Oferujemy różnorodne typu wtyczek i cewek.
Nie czekaj i zapoznaj się z pełną ofertą Hektos już dziś.
W przypadku jakichkolwiek wątpliwości lub problemów z doborem, nasi specjaliści chętnie udzielą fachowego wsparcia:
+48 22 203 50 79
shop@hektos.eu

Cewki i wtyczki

Cewki(46)

Wtyczki(13)

Wtyczka elektrozaworu DIN 110-220AC-LED

Wtyczka elektrozaworu DIN 12-24DC-LED

11177347 - elektromoduł proporcjonalny PVEA do rozdzielaczy PVG32

11166743 (157B4228) - elektromoduł PVEO do rozdzielaczy PVG32/100; 24VDC

11166829 (157B4128) - elektromoduł proporcjonalny PVEM do rozdzielaczy PVG32; 12-24VDC

157B4116 - elektromoduł PVEM; 12VDC; proporcjonalny; do rozdzielacza PVG32/100

157B4216 - elektromoduł PVEO; 12VDC; ON/OFF; do rozdzielacza PVG32/100

Cewka rozdzielacza DHE 24V DC

Cewka rozdzielacza DHE 12V DC
