Proporcjonalny rozdzielacz płytowy NG25 DPZE-A-471-L5/E/18
Dostępność: W transporcie
Czas wysyłki: 7 tygodni
Koszt wysyłki: od 30,00 zł
Numer katalogowy: DPZE-A-471-L5/E/18
Stan magazynowy:
Gwarancja: 12 miesięcy
Seria: DPZE-A
Rozmiar: NG25
- Opis produktu
- Katalog PDF

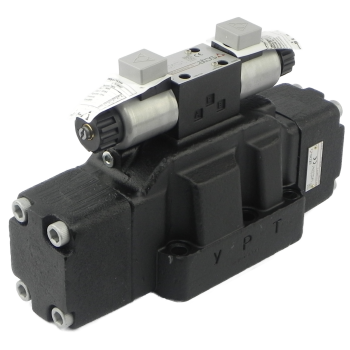

Proporcjonalny rozdzielacz suwakowy DPZE-A-471-L5/E/18
sterowanie w maszynach przemysłowych, agregatach hydraulicznych itp.
Opis
Cechy charakterystyczne zaworu proporcjonalnego DPZE-A-471-L5/E/18 to:
- bez karty sterującej - zawór można sterować zewnętrznym sterownikiem niskoprądowym innej marki niż Atos (cewka zaworu ma napięcie 18 VDC);
- dodatnie pokrycie suwaka, stosowane najczęściej w przypadku sterowania prędkością i natężeniem przepływu oleju;
- sterowanie pośrednie przez zawór pilotowy, dzięki czemu możliwe są większe natężenia przepływu oleju;
- zewnętrzne przecieki (port Y);
- zewnętrzne sterowanie ciśnieniem (port X)
Przegląd cech
Rozmiar: NG25, CETOP 8
Sterowanie: pośrednie
Konfiguracja: 7 - dwie cewki, 3 pozycje, centrowanie sprężyną
Typ suwaka: 1
Charakterystyka regulacji przepływu: L5 - liniowa, do 830 l/min przy Δp = 30 bar (P-T)
Czujnik LVDT: brak
Pokrycie suwaka: dodatnie
Napięcie cewki: +18 VDC (cewka do stosowania ze sterownikami elektronicznymi nie dostarczanymi przez firmę Atos, z zasilaniem 24 VDC i maksymalnym prądem ograniczonym do 1 A)
Maksymalny prąd: 1,2 A
Opór cewki w 20°C: 13,1 Ω
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +80°C)
Temperatura otoczenia: -20°C ÷ +70°C
Lepkość cieczy: zalecana 20 cSt ÷ 100 cSt, dopuszczalna 15 cSt ÷ 380 cSt
Filtracja: wg klasy ISO 4406 16/14/11
Dopuszczalne ciśnienia: P,A,B,X: 350 bar, T: 250 bar, Y: 10 bar
Maksymalny dopuszczalny przepływ: 900 l/min; 830 l/min przy Δp = 30 bar (P-T)
Montaż
Przyłącza olejowe: płytowe CETOP 08
Przyłącze elektryczne cewki: na wtyczkę DIN
Masa: 18 kg
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
