Filtry hydrauliczne, wkłady filtracyjne i wskaźniki zabrudzenia

Podstawa w zapobieganiu awariom

Awarie systemów hydraulicznych w 80% przypadków [źródło: Atos, Filter Catalog] są spowodowane obecnością cząstek stałych. Dzięki filtrom wlewowym, spływowym i ciśnieniowym możliwe jest zmniejszenie ilości zanieczyszczeń i kontrola czystości układu, a tym samym wydłużenie żywotności działania maszyny (i mniej stresu dla operatora).

Wybór filtrów hydraulicznych z oferty Hektos

Oferujemy filtry włoskiego producenta Atos, a wiele z modeli w naszym sklepie może być wymienne 1:1 z innymi producentami (m.in. MP Filtri, UFI Filters, Hydac i inni). Kategoria filtrów hydraulicznych obejmuje:

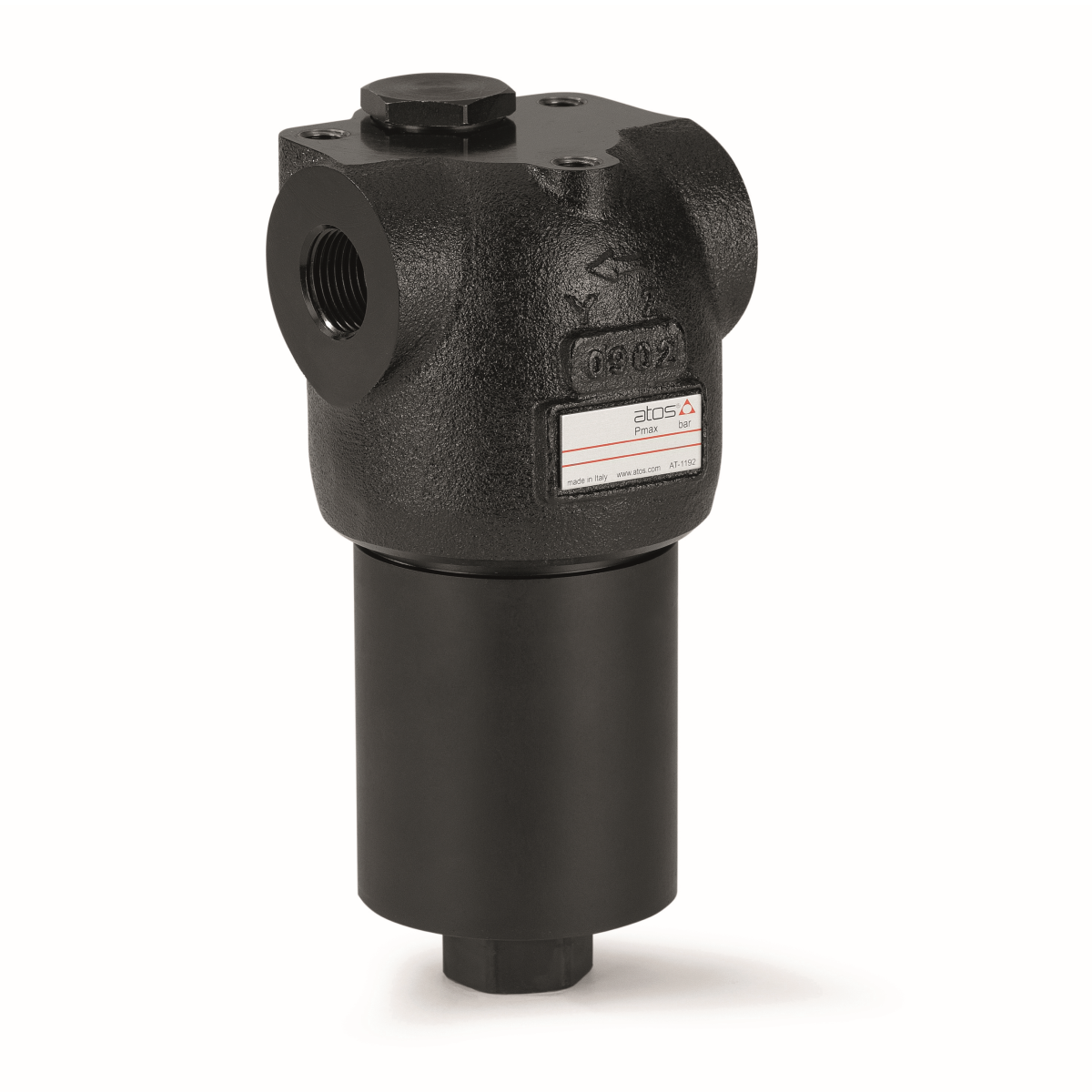

Filtry ciśnieniowe

Filtry ciśnieniowe instaluje się w linii głównej, ciśnieniowej, układu zaraz za pompą lub przed blokiem zaworowym. Filtry te służą do ochrony przed zanieczyszczeniami wszystkich komponentów zamontowanych za nimi. Wybór odpowiedniego filtra zależy od maksymalnego ciśnienia oraz natężenia przepływu w układzie. Szczegółowe obliczenia i przykład doboru filtra znajduje się w tym katalogu filtrów FPS (z portami gwintowanymi). Na zamówienie dostępne są także filtry z serii FPH z portami kołnierzowymi SAE 6000.
Główne cechy filtrów ciśnieniowych FPS:

maksymalne ciśnienie robocze: do 420 bar;
maksymalne natężenie przepływu: do 450 bar przy spadku Δp = 1 bar dla filtra FPS-30 z portami G1-½”, z wkładem F20 (22 μm) i dla oleju VG32;
instalacja w linii;
filtry z zaworem obejściowym (by-pass): umożliwiają przepływ, gdy element filtrujący ulegnie zapchaniu. Jest to jednak sytuacja awaryjna, której zawsze powinno się zapobiegać poprzez właściwą konserwację, czyli monitorowanie wskaźnika zabrudzenia filtra i regularną wymianę wkładu filtracyjnego;
filtry bez zaworów obejściowych: do ochrony szczególnie wrażliwych elementów, takich jak zawory serwoproporcjonalne. W takiej konfiguracji element filtrujący może wytrzymać wyższe ciśnienie różnicowe, czyli tzw. ciśnienie zniszczenia;
mogą być dostarczone z korkiem w miejscu wskaźnika lub ze wskaźnikiem zanieczyszczenia filtra (sprzedawany oddzielnie, sprawdź kategorię Wskaźniki zanieczyszczenia filtra)

Filtry powrotne

Filtry powrotne to najczęściej jedyna ochrona przeciw zanieczyszczeniom w prostych układach hydraulicznych z pompą stałej wydajności i prostymi zaworami on/off lub sterowanymi mechanicznie. Ich zadaniem jest filtracja oleju z całego układu przed powrotem do zbiornika, dzięki czemu zanieczyszczenia spowodowane zużyciem komponentów nie przedostaną się do zbiornika.
Filtry powrotne dobiera się na podstawie spodziewanego maksymalnego natężenia przepływu oleju w linii powrotnej (T) w trakcie pełnego cyklu pracy maszyny. W szczególności należy mieć na uwadze układy, w których są zainstalowane siłowniki dwustronnego działania - wtedy możliwy przepływ przez filtr powrotny powinien być większy niż wydatek pompy.
Główne cechy filtrów powrotnych FRS:

maksymalne ciśnienie pracy: do 8 bar;
maksymalne natężenie przepływu: do 800 l/min przy spadku Δp = 0,5 bar dla filtra FRS-40 z portami G2”, z wkładem C25 (25 μm) i dla oleju VG32;
montaż na zbiorniku (korpus w zbiorniku, głowica na powierzchni zbiornika) lub w linii;
filtry z zaworem obejściowym (by-pass): do ochrony przed nadmiernemu przeciwciśnieniu w linii powrotnej, które mogłoby być spowodowane przez zapchany element filtrujący;
również mogą być dostarczone z korkiem w miejscu wskaźnika lub ze wskaźnikiem zanieczyszczenia filtra (sprzedawany oddzielnie, sprawdź kategorię Wskaźniki zanieczyszczenia filtra)

Filtry wlewowe

Uniwersalny filtr wlewowy służy do zabezpieczenia układu przed zanieczyszczeniami, które mogą pojawić się nawet w nowym oleju hydraulicznym wlewanym do zbiornika. Metalowa siatka zbiera te zanieczyszczenia i nie pozwala na przedostanie się ich do komponentów układu. Dodatkowo korek wlewowy został wyposażony w filtr oddechowy, dzięki któremu można pozbyć się powietrza ze zbiornika i zapobiec kawitacji.

Wkłady do filtrów ciśnieniowych

W tej kategorii znajdują się wkłady do filtrów ciśnieniowych FPS i FPH (czyli wkłady PSH-***), które mogą pasować również do odpowiedników tych filtrów innych marek. Wszystkie wkłady ciśnieniowe zostały wykonane z mikrowłókien wspartych na metalowej konstrukcji. Ich zalety to:

specjalna konstrukcja, Filtration Plus, charakteryzująca się bardzo wysoką zdolnością do zatrzymywania zanieczyszczeń (Dirt Holding Capacity, DHC), wyższą o 30% od standardowych wkładów filtracyjnych;
wydłużony czas pracy dzięki mniejszym spadkom ciśnienia na elemencie filtracyjnym → niższy koszt konserwacji;
poziom filtracji do wyboru: 5 μm, 7 μm, 12 μm, 22 μm

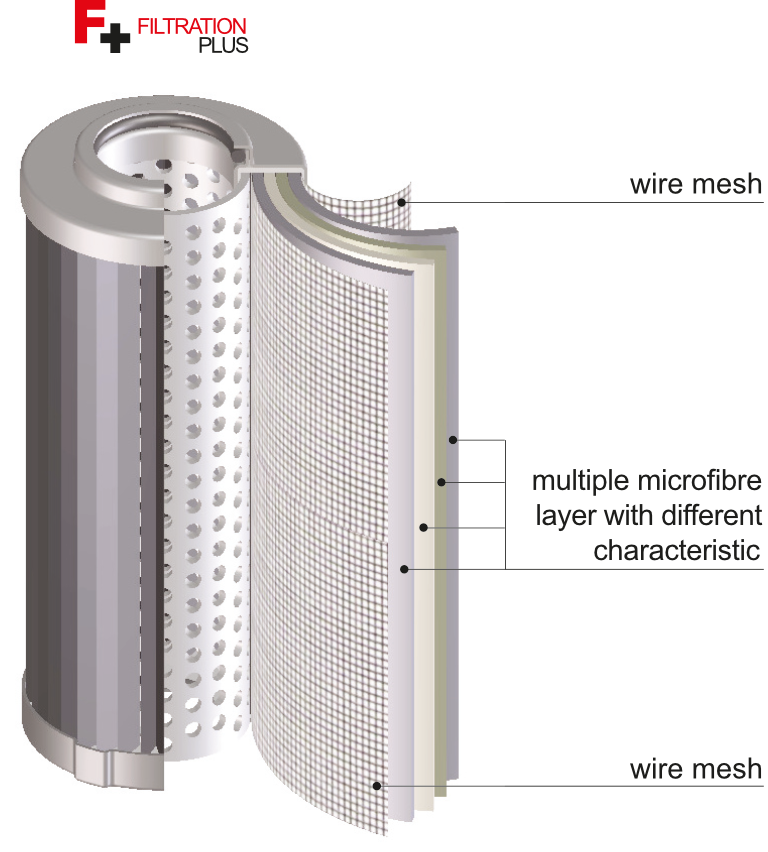

Konstrukcja wkładu filtracyjnego ciśnieniowego Atos

Wkłady do filtrów powrotnych

Proponujemy wkłady filtracyjne do filtrów zlewowych (powrotnych) marki Atos, które są wykonane z mikrowłókna lub z papieru:

poziomy filtracji wkładów z mikrowłókien: 7 μm, 12 μm, 27 μm;
poziomy filtracji wkładów papierowych: 10 μm, 25 μm;
w opisach produktów udostępniliśmy wymiary wkładów do filtrów powrotnych, jednak w przypadku wątpliwości zapraszamy do kontaktu: shop@hektos.eu

Wskaźniki zanieczyszczenia filtra

Zalecamy instalowanie wskaźników zanieczyszczenia do naszych filtrów ciśnieniowych i powrotnych, ponieważ dzięki temu można w prosty sposób kontrolować stopień zabrudzenia wkładu i zaplanować jego wymianę oraz przede wszystkim na wczesnym etapie zatrzymanie przepływu obejściowego przez filtr i przedostanie się zanieczyszczeń do układu.
W zależności od typu filtra proponujemy:

1. Wskaźniki optyczne CIA-V i CIA-V/P do filtrów powrotnych:

pole zielone (0 ÷ 3 bar): wkład jest w dobrym stanie,
- pole czerwone (> 3 bar): wkład powinien zostać natychmiast wymieniony

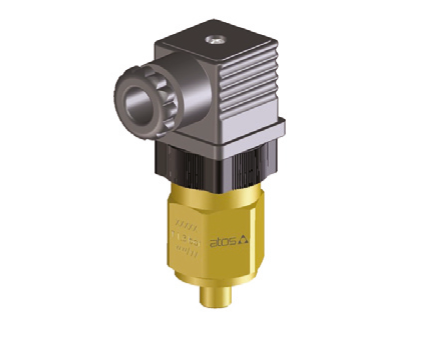

Wskaźnik elektryczny CIA-E — Wskaźnik CIA-E

2. Wskaźniki elektryczne CIA-E do filtrów powrotnych:

pomiar ciśnienia za wkładem filtracyjnym,
wyposażony w przełącznik NO/NC,
ciśnienie przełączenia wynosi 2 bar, czyli 70% nastawy zaworu by-pass,

umożliwia automatyzację stanu filtra i przekazanie informacji o konieczności wymiany wkładu

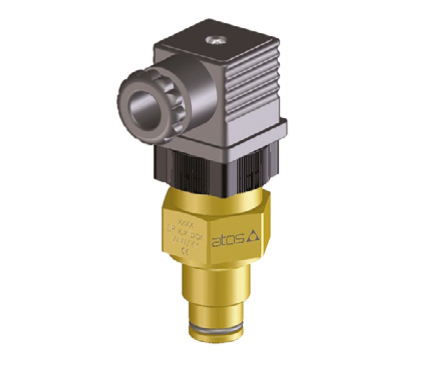

Wskaźnik elektryczny CID-E — Wskaźnik CID-E

3. Wskaźniki elektryczne do filtrów ciśnieniowych: CID-**-L (z diodą LED) i CID-**-M:

pomiar spadku ciśnienia na elemencie filtrującym,
wyposażony w przełącznik NO/NC,
ciśnienie przełączenia wynosi 5 bar, czyli 80% nastawy zaworu by-pass (dla wersji z by-passem, E05),
dla wersji bez by-passu (E08) ciśnienie przełączenia wynosi 8 bar,
umożliwia automatyzację stanu filtra i przekazanie informacji o konieczności wymiany wkładu

Zadbaj o układ hydrauliczny swojej maszyny i wybierz filtry z oferty Hektos

Oferujemy szeroki wybór filtrów ciśnieniowych, powrotnych i wlewowych, a wiele z nich to zamienniki 1:1 dla produktów czołowych producentów, takich jak MP Filtri czy Hydac. Zapewnij swoim maszynom dłuższą żywotność i niezawodność, a operatorom – mniej stresu. Wybierz wkłady filtrujące o podwyższonej zdolności zatrzymywania zanieczyszczeń oraz zainwestuj w wskaźniki zanieczyszczenia, które pozwolą Ci na bieżąco monitorować stan filtra i uniknąć kosztownych przestojów.
Nie pozwól, aby zanieczyszczenia sparaliżowały pracę Twoich maszyn i skontaktuj się z nami już dziś:
shop@hektos.eu
+48 22 203 50 79
