Proporcjonalny zawór przelewowy NG06 RZMO-A-010/315
Dostępność: W transporcie
Czas wysyłki: 7 tygodni
Koszt wysyłki: od 30,00 zł
Numer katalogowy: RZMO-A-010/315
Stan magazynowy:
Gwarancja: 12 miesięcy
Rozmiar: NG06
Seria: RZMO-A
- Opis produktu
- Katalog PDF
- Akcesoria (1)

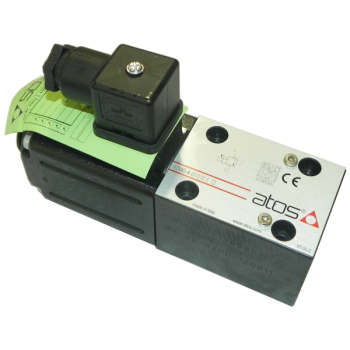

Proporcjonalny zawór przelewowy RZMO-A-010/315
sterowanie w maszynach przemysłowych, agregatach hydraulicznych itp.
Opis
RZMO-A-010/315 należy do zaworów proporcjonalnych przelewowych, które są przeznaczone do małych natężeń przepływu (do 4 l/min). Sprawdzą się w układach sterowania pompami o zmiennej wydajności (m.in. do proporcjonalnego sterownika PC) lub jako zawory pilotowe przelewowe do proporcjonalnej zmiany ciśnienia. Wersja RZMO-A nie ma zintegrowanej karty, a więc można dołączyć do zaworu jeden ze wzmacniaczy Atos:
- montowane bezpośrednio na cewkę zamiast wtyczek: E-MI-AC-01F (analogowy) lub E-MI-AS-IR (cyfrowy),
- na szynę DIN (za pomocą wtyczki na cewce i przewodu): E-BM-AS-PS (cyfrowy) lub E-BM-AES (cyfrowy).
Stosując cyfrowe karty można zmienić niektóre parametry zaworu przez program E-SW-BASIC.
Uwaga: Zawór należy odpowietrzyć przy pierwszym uruchomieniu. W przeciwnym razie zawór może pracować niestabilnie i ulegać wibracjom.
Przegląd cech
Rozmiar: NG06, CETOP 3
Sterowanie: bezpośrednie
Konfiguracja: regulacja ciśnienia w porcie P, odpływ w porcie T
Schemat:
Zakres regulacji: od 3,5 bar (Q = 1 l/min) do 315 bar
Maksymalne natężenie przepływu: 4 l/min
Dopuszczalne ciśnienia: P: 350 bar, T: 210 bar
Zasilanie nominalne: +24 VDC (VRMS = 20÷32 Vmax)
Maksymalna moc pobierana: 30 W
Typ cewki: standardowa (2,6 A; 3÷3,3 Ω)
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +60°C)
Temperatura otoczenia: -20°C ÷ +60°C
Lepkość cieczy: zalecana 20 cSt ÷ 100 cSt, dopuszczalna 15 cSt ÷ 380 cSt
Filtracja: wg klasy ISO 4406 16/14/11
Montaż
Przyłącza olejowe: płytowe CETOP 03
Przyłącza elektryczne cewki: na wtyczkę DIN 43650
Masa: 1,8 kg
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
