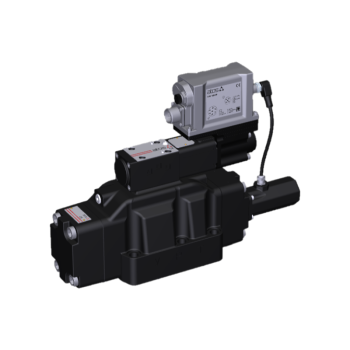

Zawór proporcjonalny DPZO-LEB-SN-NP-471-S5/D / Proportional valve DPZO-LEB-SN-NP-471-S5/D
Nowość

Rozdzielacz proporcjonalny NG25 DPZO-LEB-SN-NP-471-S5/D z serii High Performance

Atos

Dostępność: W transporcie

Czas wysyłki: 7 tygodni

Koszt wysyłki: od 30,00 zł

Numer katalogowy: DPZO-LEB-SN-NP-471-S5/D

Stan magazynowy:

Gwarancja: 12 miesięcy

Cena brutto: 17 266,00 zł

Cena netto: 14 037,40 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Katalog PDF


Proporcjonalny rozdzielacz suwakowy DPZO-LEB-SN-NP-471-S5/D

sterowanie w maszynach przemysłowych, agregatach hydraulicznych itp.

Opis
Rozdzielacz proporcjonalny DPZO-LEB-SN-NP-471-S5/D to rozdzielacz z czujnikami LVDT (do zaworu sterującego i głównego) o dodatnim pokryciu suwaka, stosowanym w przypadku hydrauliki proporcjonalnej do sterowania prędkością i natężeniem przepływu oleju. Cechy zaworu DPZO-LEB-SN-NP-471-S5/D to:

  • podstawowa wersja karty LEB z analogowym sygnałem referencyjnym do cyfrowych sygnałów odniesienia, ustawień zaworów i diagnostyki w czasie rzeczywistym;
  • port USB do połączenia z komputerem;
  • progresywna charakterystyka regulacji przepływu - łagodniejsze sterowanie;
  • sygnał wejściowy ±10 VDC;
  • wewnętrzne przecieki (port Y);
  • wewnętrzne sterowanie ciśnieniem (port X)
Do zmiany ustawień tego rozdzielacza służy program E-SW-BASIC, który po rejestracji na stronie producenta (atos.com) można pobrać za darmo. Dzięki niemu można zmienić niektóre parametry i odpowiednio skonfigurować zawór. Dodatkowo w przypadku kart LE* dostępne jest narzędzie zmiany trybu sterowania suwakiem (Smart Tunning):
- tryb dynamiczny: szybki czas reakcji i wysoka czułość, zapewniająca lepszą dynamikę pracy (domyślne ustawienie fabryczne),
- tryb zrównoważony: średniej długości czas reakcji i czułość dla większości zastosowań,
- tryb łagodny: wydłużony czas reakcji i stłumiona czułość w celu poprawy stabilności sterowania w zastosowaniach krytycznych lub w środowiskach z zakłóceniami elektrycznymi.

Przegląd cech
Rozmiar: NG25, CETOP 8
Sterowanie: pośrednie
Konfiguracja: 7 - dwie cewki, 3 pozycje, centrowanie sprężyną
Typ suwaka: 1

Suwak zaworu proporcjonalnego 71 z kartą

Charakterystyka regulacji przepływu: S5 - progresywna, do 830 l/min przy Δp = 30 bar (P-T)
Czujnik LVDT: 2 czujniki (w zaworze pilotowym i w zaworze głównym)
Pokrycie suwaka: dodatnie
Zasilanie nominalne: +24 VDC (VRMS = 20÷32 Vmax)
Maksymalna moc pobierana: 50 W
Typ cewki: standardowa (2,6 A; 3÷3,3 Ω)
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +60°C)
Temperatura otoczenia: -20°C ÷ +60°C
Lepkość cieczy: zalecana 20 cSt ÷ 100 cSt, dopuszczalna 15 cSt ÷ 380 cSt
Filtracja: wg klasy ISO 4406 16/14/11
Dopuszczalne ciśnienia: P,A,B,X: 350 bar, T: 10 bar, Y: 10 bar
Maksymalny dopuszczalny przepływ: 1000 l/min; 830 l/min przy Δp = 30 bar (P-T)

Montaż
Przyłącza olejowe: płytowe CETOP 08
Przyłącza elektryczne karty LEB: złącze męskie 7 pin, na wtyczkę ZM-7P (rekomendowana metalowa) i USB żeńskie
Masa: 19,4 kg

Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
