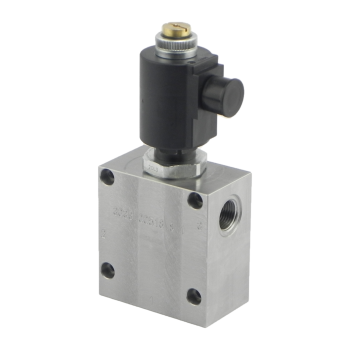

Regulator przepływu 12 VDC z cewką proporcjonalną / Oil flow controller, 12 VDC, with proportional coil

Nowość

Regulator prędkości 12 VDC - proporcjonalny regulator przepływu oleju

Dostępność: W transporcie

Koszt wysyłki: od 30,00 zł

Numer katalogowy: HS00518-12DC

Stan magazynowy:

Gwarancja: 12 miesięcy

Cena brutto: 1 290,00 zł

Cena netto: 1 048,78 zł

Chwilowo niedostępny

dodaj do schowka

Zapytaj o produkt Specyfikacja PDF

Opis produktu
Akcesoria (3)

Proporcjonalny regulator prędkości 12 V_DC

regulacja prędkości w rozrzutnikach, w podajnikach taśmowych, prasach hydraulicznych itp.

Opis
3-drogowy, proporcjonalny regulator przepływu oleju, który pozwala na płynną regulację prędkości ruchu roboczego siłownika (ruch tłoczyska) lub silnika (prędkość obrotowa wału). Zawór jest zasilany przez port 1 strumieniem oleju podawanym przez pompę, a następnie rozdzielany na strumień regulowany, priorytetowy (port 3), który steruje odbiornikiem oraz na strumień resztkowy (by-pass, port 2), który przepływa do zbiornika lub innego odbiornika. Regulator ma kompensację ciśnienia, a więc jego nastawa nie zależy od ciśnienia panującego w układzie.
Proponujemy uzupełnienie zaworu o sterownik PWM z wyświetlaczem LED, przyciskami do regulacji przepływu i z wtyczką samochodową 12 V lub o zestaw z modułem PWM z tradycyjnym potencjometrem i włącznikiem. Elementy te znajdują się w Akcesoriach do produktu.
Porty olejowe w regulatorze proporcjonalnym

Przegląd cech
Maksymalne natężenie przepływu: 50 l/min
Maksymalne ciśnienie pracy: 270 bar
Przecieki: < 150 cm³/min
Histereza: 5%
Typ cewki: proporcjonalna
Napięcie cewki: 12 V_DC
Maksymalne natężenie prądu: 1900 mA
Typ wtyczki: standardowa wg DIN43650
Schemat hydrauliczny:
Schemat hydrauliczny regulatora przepływu oleju

Montaż
Przyłącza olejowe: 1 - wlot G3/4" BSP; 2 - by-pass G1/2" BSP; 3 - wylot G1/2" BSP
Materiał korpusu: stal
Masa: 1,9 kg
Wymiary korpusu zaworu (rozstaw śrub montażowych pasuje do rozrzutnika Metal Fach N272/2):
Wymiary korpusu regulatora prędkości

Pobierz katalog
Łącze do katalogu nabojowego regulatora przepływu oleju
