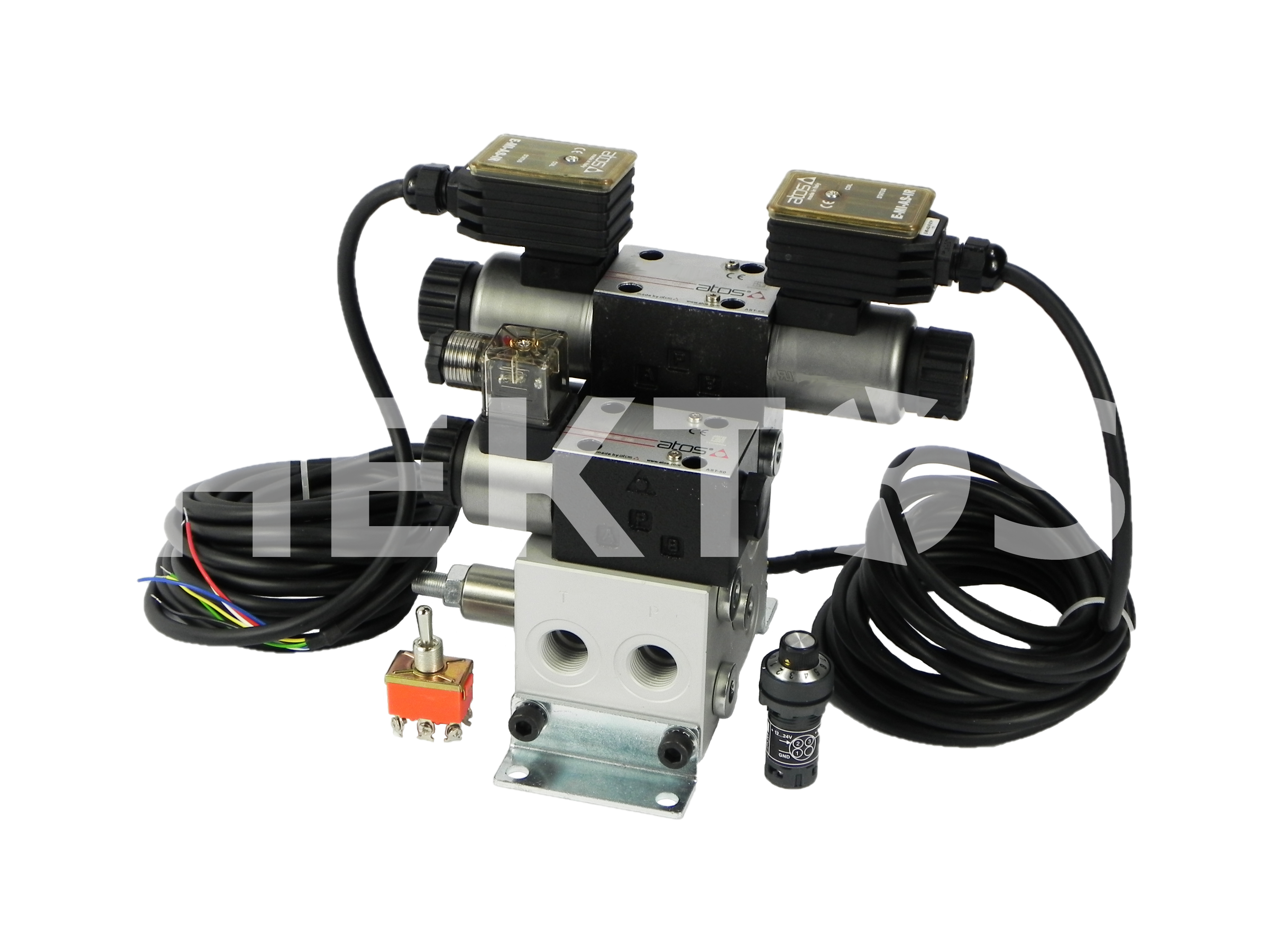

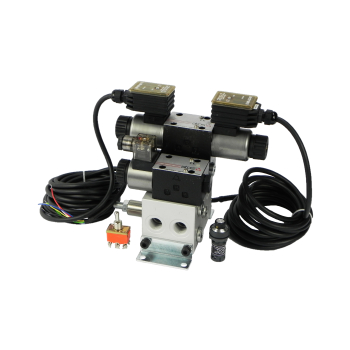

Rozdzielacz proporcjonalny NG06 do płynnej regulacji pracy siłownika - zestaw HS00443
Dostępność: W transporcie
Koszt wysyłki: od 30,00 zł
Numer katalogowy: HS00443
Stan magazynowy:
Gwarancja: 12 miesięcy
Seria: DHZE-A
Rozmiar: NG06
- Opis produktu
Zestaw z rozdzielaczem proporcjonalnym NG06 do płynnego sterowania siłownikiem 2-stronnego działania
Opis
Układ umożliwia płynną regulację prędkości tłoka siłownika w obu kierunkach;
Regulacja liniowa zgodnie z charakterystyką rozdzielacza;
Prawidłowa praca układu regulacji możliwa wtedy, gdy zapewnimy przepływ oleju w układzie na poziomie nie mniejszym niż 17 l/min;
Wersja do siłownika bez zamków hydraulicznych
Przegląd cech

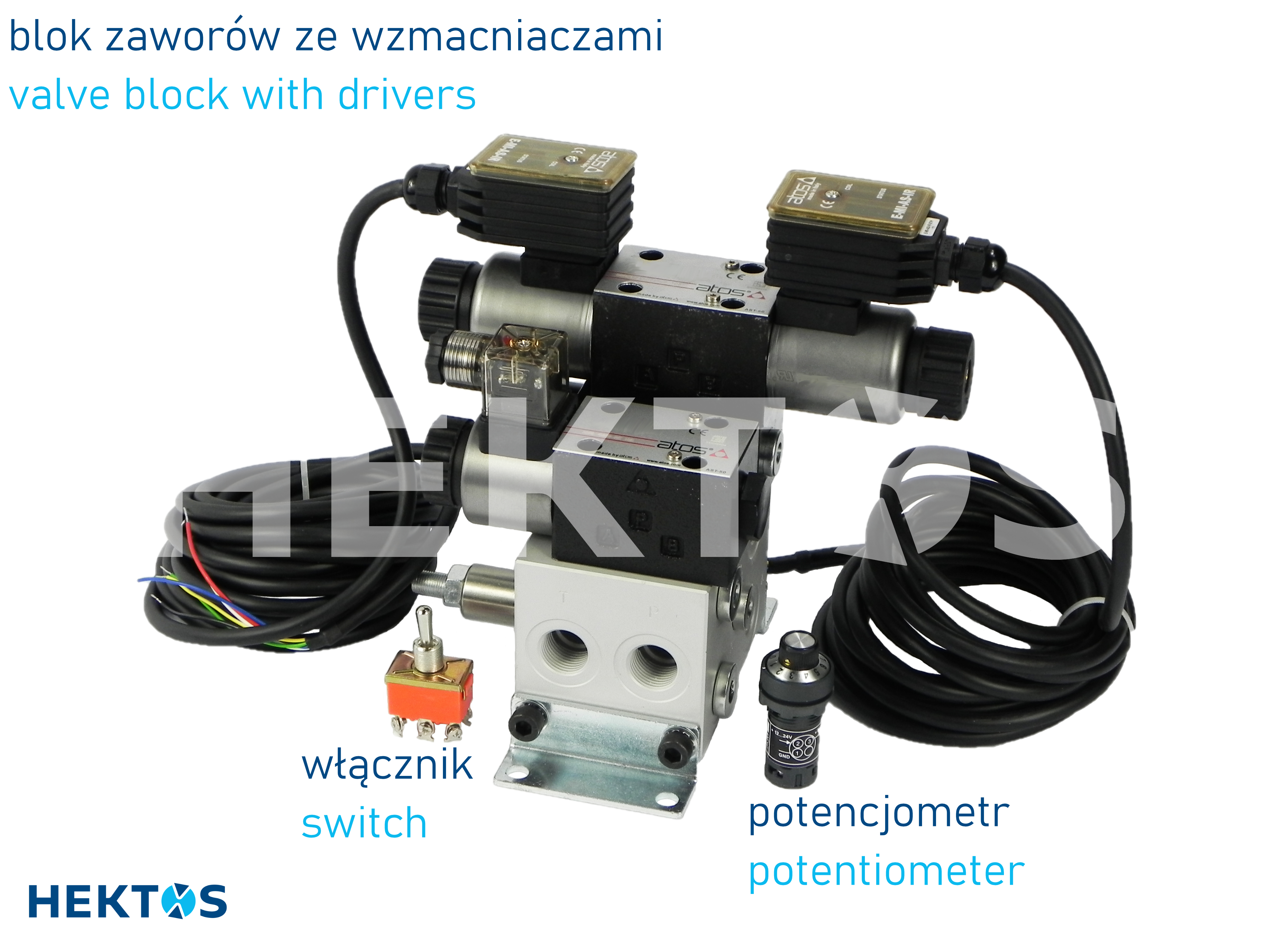

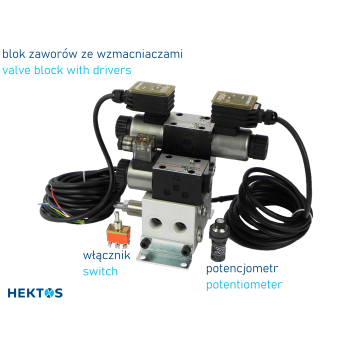

W skład zestawu wchodzą:
- 2-sekcyjna płyta aluminiowa Rolltorq NG06 (CETOP 3) z zaworem przelewowym;
- rozdzielacz startowy Atos 24 VDC;
- zawór kompensacyjny zapewniający stałe natężenie przepływu oleju niezależnie od obciążenia siłownika przy określonej nastawie na potencjometrze;
- rozdzielacz proporcjonalny Atos NG06 (CETOP 3);
- dwa wzmacniacze zaworu proporcjonalnego (po 1 szt. na cewkę) Atos, plug-in, z przewodem o długości 5 mb;
- wysokiej jakości potencjometr do sterowania natężeniem przepływu;
- przełącznik wyboru (załączenia) cewki, która ma być zasilana napięciem sterowania;
- schemat elektryczny
|
|
| 250 bar | |
|
|
| dla ΔpP-T = 10 bar | 17 l/min |
| dla ΔpP-T = 30 bar | 30 l/min |
Opcja dodatkowa:
- adapter USB Atos do programowania wzmacniaczy rozdzielaczy proporcjonalnych Atos
Parametry układu
Wymagane zewnętrzne zasilanie: 24 VDC
Sygnał referencyjny: 0 ÷ 10 VDC
Pompa o wydajności nie mniejszej niż 20 l/min
Maksymalne ciśnienie zasilania: 250 bar
Przyłącza olejowe: w płycie NG06/CETOP 3; P, T 1/2" BSPP - przelotowe; A, B 3/8" BSPP - boczne
Przewody do podłączenia układu należy zakupić we własnym zakresie. Nie są dostarczane w tym zestawie.
