Zawór przelewowy AGMZE-A-10/210
Dostępność: W transporcie
Koszt wysyłki: od 30,00 zł
Numer katalogowy: AGMZE-A-10/210
Stan magazynowy:
Gwarancja: 12 miesięcy
- Opis produktu
- Katalog PDF

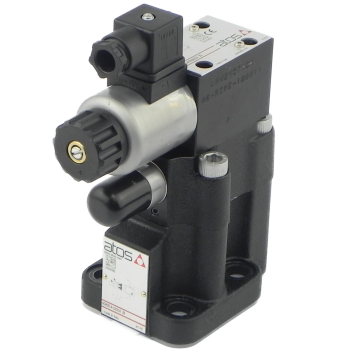

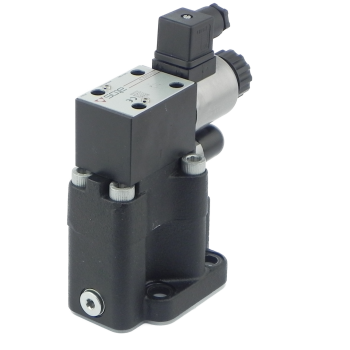

Zawór przelewowy AGMZE-A-10/210
ograniczenie ciśnienia w układach hydraulicznych, w maszynach przemysłu ciężkiego, np. w odlewnictwie, w maszynach budowlanych, maszynowniach statków morskich, sterowanie w turbinach wiatrowych i wielu innychOpis
AGMZE-A-10/210 jest zaworem proporcjonalnym, przeznaczonym do ograniczenia ciśnienia w układach hydraulicznych i zabezpieczenia tych układów przed nadmiernym wzrostem ciśnienia. Można go stosować w układach o przepływie do 200 l/min, a ciśnienie otwarcia zaworu do linii spływowej (T) można ustawić do 210 bar. Konstrukcyjnie zawór AGMZE-A jest zaworem dwustopniowym, w którym w zaworze głównym jest grzybek. Na grzybek zaworu głównego działa ciśnienie, które można ograniczyć śrubą w zaworze pilotowym.
Zawór AGMZE-A nie ma zintegrowanej karty sterującej, jednak można go połączyć z zewnętrznym sterownikiem do otwartego obiegu ciśnienia.
Uwaga: Zawór należy odpowietrzyć przy pierwszym uruchomieniu. W przeciwnym razie zawór może pracować niestabilnie i ulegać wibracjom.
Przegląd cech
Rozmiar: NG10, CETOP 5
Sterowanie: pośrednie
Konfiguracja: regulacja ciśnienia w porcie P, odpływ w porcie T

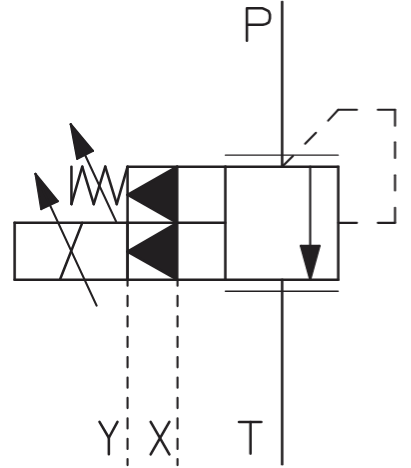

Schemat:
Czujnik LVDT: brak
Zakres regulacji: do 210 bar
Maksymalne natężenie przepływu: 200 l/min
Dopuszczalne ciśnienia: P: 350 bar, T: 210 bar
Zasilanie nominalne: +24 VDC (VRMS = 20÷32 Vmax)
Typ cewki: standardowa (2,5 A; 3,1 Ω)
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +80°C)
Temperatura otoczenia: -20°C ÷ +70°C
Lepkość cieczy: zalecana 20 cSt ÷ 100 cSt, dopuszczalna 15 cSt ÷ 380 cSt
Filtracja: wg klasy ISO 4406 16/14/11
Masa: 5,4 kg

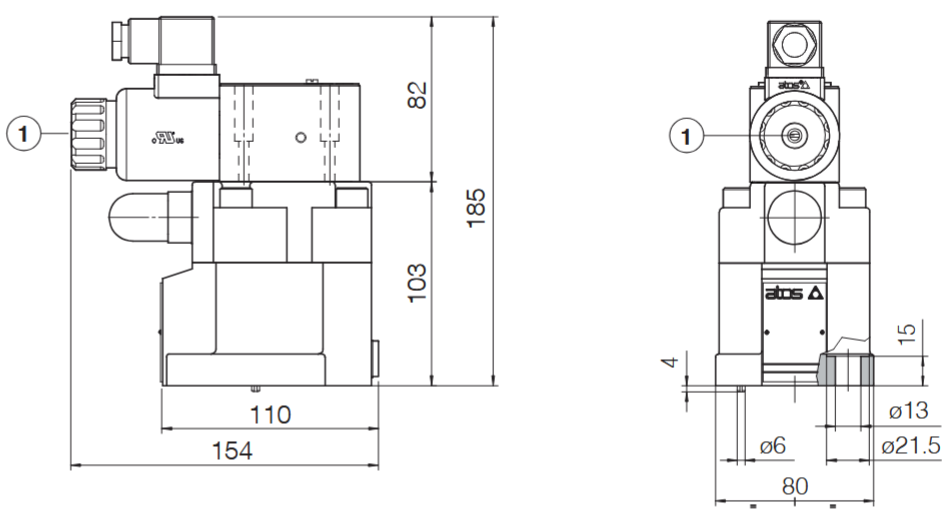

Wymiary
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
