Zawór zwrotny SADR-20/4; 300 l/min; G3/4"
Dostępność: W transporcie
Koszt wysyłki: od 30,00 zł
Numer katalogowy: SADR-20/4
Kod producenta: ADR-20/4
Stan magazynowy:
Gwarancja: 12 miesięcy
- Opis produktu
- Chłodnice z by-passem
- Produkty powiązane (10)

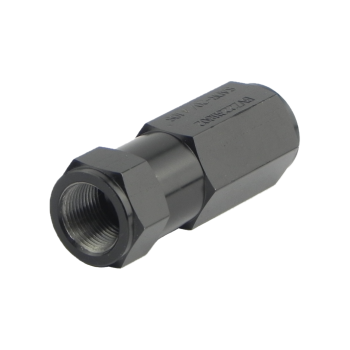

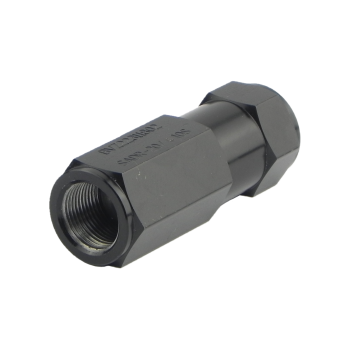

Liniowy zawór zwrotny SADR-20/4
do układów by-pass z chłodnicami, zabezpieczenie pomp przed przepływem wstecznym itp.Opis
Zawory z serii (S)ADR są zaworami zwrotnymi przeznaczonymi do montażu liniowego i do pracy w układach z olejem mineralnym lub syntetycznym o podobnych własnościach smarnych. Można je stosować tam, gdzie jest potrzebne obejście, np. do chłodnic olejowo-powietrznych WHE (sprawdź zakładkę Chłodnice z by-passem).
Dane techniczne
| Wielkość nominalna | - | 20 |
| Rozmiar portów olejowych | - | G3/4" |
| Ciśnienie otwarcia zaworu | - | 4 [bar] 0,4 [MPa] |
| Maksymalne, rekomendowane natężenie przepływu | - | 300 [dm3/min] [l/min] |
| Maksymalne ciśnienie pracy | - | 350 [bar] 35 [MPa] |
| Rekomendowana lepkość cieczy | - | 15 do 100 [cSt] [mm2/s] |
| Poziom filtracji | - | klasa 20/18/15 wg ISO 4406 |
| Zakres temperatur roboczych | - | - 20 do +80 [°C] |
| Masa | - | 0,9 [kg] |
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
+48 22 203 5079
Odpowiedzialność za produkt
Marka: Atos
Podmiot odpowiedzialny: Hektos
Zapoznaj się z regulaminem
Prawa autorskie: produkt, nazwy handlowe: Atos, Hektos - ® zastrzeżone; tekst, projekt, zdjęcia: Hektos - © zastrzeżone
Strona WWW producenta:
www.atos.comSchemat hydrauliczny układu by-pass
| Zawór | Chłodnica |
| SADR-20/4 SADR-20/4 SADR-20/4 SADR-20/4 SADR-20/4 |
WHE2015 012 WHE2015 024 WHE2024 012 WHE2024 024 WHE2030 012 WHE2030 024 WHE2040 012 WHE2040 024 WHE2050 012 WHE2050 024 |
