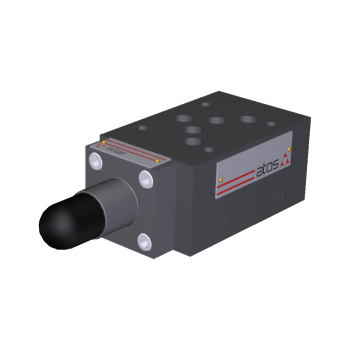

Zawór warstwowy NG10 przelewowy KM-011/210
Dostępność: Dostępny
Koszt wysyłki: od 30,00 zł
Numer katalogowy: KM-011/210
Stan magazynowy:
Gwarancja: 12 miesięcy
Seria: KM
Rozmiar: NG10
Typ: standard
- Opis produktu
- Katalog PDF

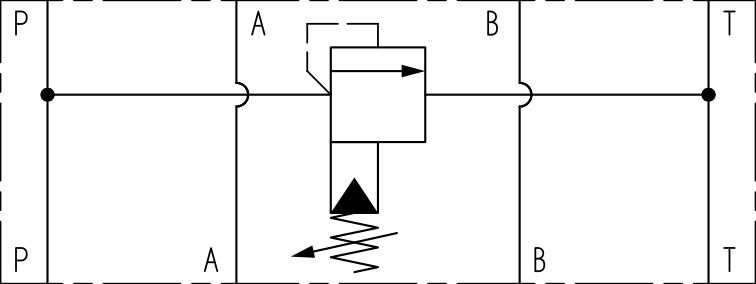

Zawór przelewowy KM-011/210
do zabezpieczenia układu przed nadmiernym wzrostem ciśnieniaOpis
Zawór KM to zawór przelewowy sterowany pośrednio, który służy do zabezpieczenia układu lub jego części przed nadmiernym wzrostem ciśnienia oleju. Nadmiar oleju z linii P jest podawany do linii T, a więc do zbiornika. Nastawa ciśnienia, do którego ma być ograniczony układ, jest ustalana za pomocą śruby: obrót w prawo zwiększa nastawę ciśnienia. Zawór do montażu warstwowego o wielkości NG10 - ten typ montażowy pozwala na zmniejszenie połączeń rurowych, a tym samym zmniejszenie przestrzeni, którą zajmuje układ hydrauliczny.
Przegląd cech
Rozmiar: NG10, CETOP 5
Sterowanie: pośrednie
Konfiguracja: działanie zaworu w linii P
Opcja: standard - wersja podstawowa ze śrubą do nastawy ciśnienia
Zakres nastawy ciśnienia: 5-210 bar
Maksymalny przepływ oleju: 120 l/min
Maksymalne ciśnienie robocze: 350 bar
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +60°C)
Temperatura otoczenia: -30°C ÷ +70°C
Lepkość cieczy: zalecana 15 cSt ÷ 100 cSt, dopuszczalna 2,8 cSt ÷ 500 cSt
Filtracja: ISO 4406 klasa 20/18/15
Masa: 2,5 kg
Montaż
Przyłącza olejowe: płytowe CETOP 05, NG10
Mocowanie: 4 śruby M6 klasa 12.9
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
