Zawór warstwowy NG06 zwrotny HR-002
Dostępność: W transporcie
Koszt wysyłki: od 30,00 zł
Numer katalogowy: HR-002
Kod producenta: HR-002
Stan magazynowy:
Gwarancja: 12 miesięcy
Seria: HR
Typ: standard
Rozmiar: NG06
- Opis produktu
Zawór zwrotny HR-002
maszyny budowlane, maszyny rolnicze, urządzenia przemysłowe itp.
Opis działania
Zawór zwrotny HR-002 to zawór jednokierunkowy, który pozwala na swobodny przepływ czynnika roboczego tylko w jednym kierunku. Wewnątrz zaworu znajduje się element zamykający (np. kula lub grzybek), który jest dociskany do gniazda przez sprężynę.
Gdy ciśnienie na wlocie zaworu jest wyższe niż na wylocie, element zamykający jest unoszony, umożliwiając przepływ czynnika.
Gdy ciśnienie na wlocie spada poniżej wartości ciśnienia na wylocie, sprężyna dociska element zamykający do gniazda, blokując przepływ w przeciwnym kierunku.
Parametry hydrauliczne
- Rozmiar: NG06, CETOP 3
- Rodzaj: bezpośredniego działania

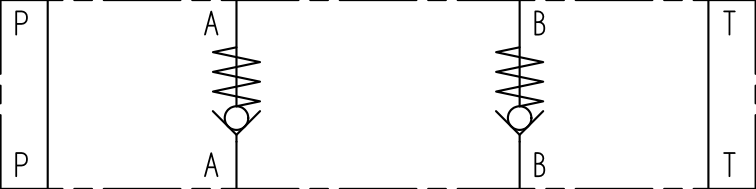

- Konfiguracja: podwójny, działający na porty A i B
- Ciśnienie otwarcia: 0,5 bar
- Maksymalny przepływ: 60 l/min
- Maksymalne ciśnienie robocze: 350 bar
- Zalecana lepkość oleju: 15-100 mm²/s
- Temperatura pracy: -30°C do +80°C
Montaż
- Montaż płytowy CETOP 3, ISO 4401-03-02-0-05
- Średnica przyłączy A i B: 7,5 mm
- Mocowanie: 4 śruby M5
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
Zapytaj inżyniera
+48 22 203 5079
Odpowiedzialność za produkt
Marka: Atos
Dystrybutor: Hektos
Prawa autorskie: produkt, nazwy handlowe: Atos, Hektos - ® zastrzeżone; tekst, projekt, zdjęcia: Hektos - © zastrzeżone
