Zawór dławiąco-zwrotny QV-06/1/K z kompensacją ciśnienia
Dostępność: Dostępny
Koszt wysyłki: od 30,00 zł
Numer katalogowy: QV-06/1/K
Stan magazynowy:
Gwarancja: 12 miesięcy
Seria: QV
Typ: standard
Rozmiar: NG06
- Opis produktu
- Katalog PDF
- Akcesoria (1)

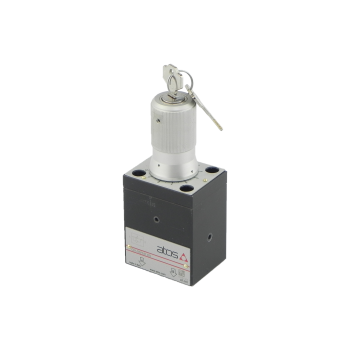

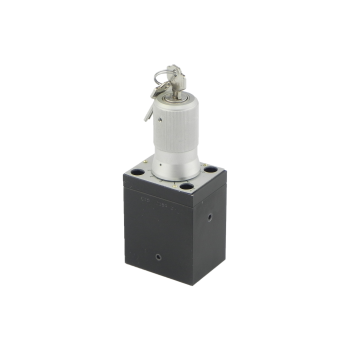

Zawór dławiąco-zwrotny QV-06/1/K z kompensacją ciśnienia i blokadą nastawy
do zmiany natężenia przepływu oleju w układach hydraulicznychOpis
Dwudrogowy regulator przepływu QV-06/1/K to zawór dławiący w jednym kierunku (posiada zawór zwrotny) oraz z kompensacją ciśnienia (przepływ jest niezależny od zmian ciśnienia w układzie). QV-06/1/K został wyposażony w blokadę nastawy przepływu: nastawę można zmienić za pomocą mikrometrycznego pokrętła i zablokować kluczem dołączonym do zestawu.
Uwaga: W celu zamontowania zaworu potrzebna jest odpowiednia płyta. Atos proponuje płyty do montażu warstwowego (seria BHQ), dzięki którym można zainstalować zawór w taki sposób, aby pracowały w wybranej linii: P, T, A, B lub 2 zawory QV-06 działające w liniach roboczych A i B. Można zamontować zawór także na pojedynczej płycie CETOP (BA-202/Q, BA-302/Q i BA-204/Q). W zakładce Akcesoria znajdują się odpowiednie płyty.
Przegląd cech
Rozmiar: NG06, CETOP 3
Sterowanie: bezśrednie
Konfiguracja: regulacja przepływu w linii roboczej A→B

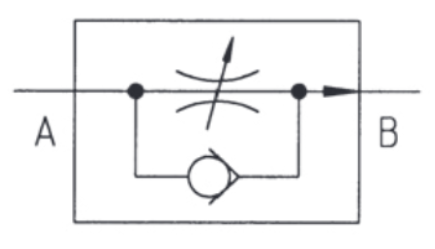

Schemat:
Zakres regulacji: od 0,05 l/min do 1,5 l/min
Maksymalne natężenie przepływu B→A przez zawór zwrotny: 24 l/min
Maksymalne ciśnienie pracy: 250 bar
Wersja specjalna: pokrętło z blokadą (kluczem)
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +80°C)
Temperatura otoczenia: -30°C ÷ +70°C
Lepkość cieczy: zalecana 15 cSt ÷ 100 cSt, dopuszczalna 2,8 cSt ÷ 500 cSt
Filtracja: wg klasy ISO 4406 20/18/15
Montaż
Przyłącza olejowe: płytowe CETOP 03
Mocowanie: 4 śruby M5x70 klasa 12.9, moment 8 Nm
Masa: 1,2 kg
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
