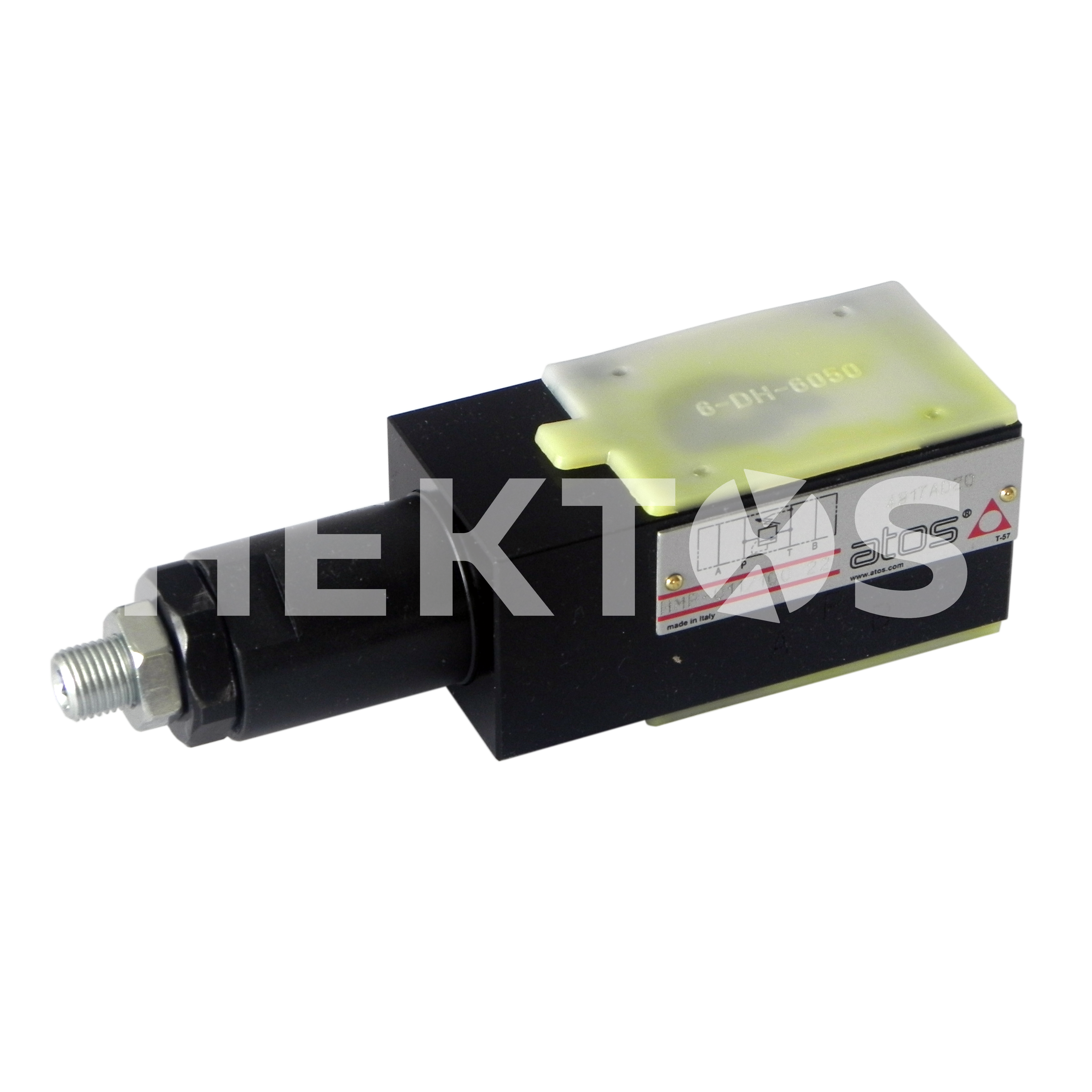

Zawór warstwowy NG06 przelewowy bezpośredniego działania HMP-011/100
Dostępność: W transporcie
Koszt wysyłki: od 30,00 zł
Kod producenta: HMP-011/100
Stan magazynowy:
Gwarancja: 12 miesięcy
Seria: HMP
Typ: standard
Rozmiar: NG06
- Opis produktu

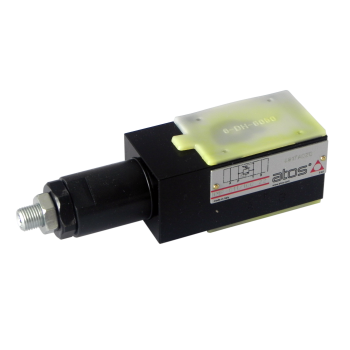

Zawór przelewowy HMP-011/100
maszyny przemysłowe, wtryskarki, prasy hydaruliczne, systemy sterowania ruchem itp.Opis
Zawór HMP-011/100 to zawór przelewowy bezpośredniego działania, który służy do zabezpieczenia układu lub jego części przed nadmiernym wzrostem ciśnienia oleju. Nadmiar oleju z linii P jest podawany do linii T, a więc do zbiornika. Nastawa ciśnienia, do którego ma być ograniczony układ, jest ustalana za pomocą śruby: obrót w prawo zwiększa nastawę ciśnienia. Zawór do montażu warstwowego o wielkości NG06 - ten typ montażowy pozwala na zmniejszenie połączeń rurowych, a tym samym zmniejszenie przestrzeni, którą zajmuje układ hydrauliczny.
Parametry hydrauliczne
Rozmiar: NG06, CETOP 3
Sterowanie: bezpośrednie
Konfiguracja: działanie zaworu w linii P
Opcja: standard - wersja podstawowa ze śrubą do nastawy ciśnienia
Zakres nastawy ciśnienia: 3-100 bar
Maksymalny przepływ oleju: 35 l/min
Maksymalne ciśnienie robocze: 350 bar
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: (-20°C ÷ +80°C)
Temperatura otoczenia: -30°C ÷ +70°C
Lepkość cieczy: zalecana 15 cSt ÷ 100 cSt, dopuszczalna 2,8 cSt ÷ 500 cSt
Filtracja: ISO 4406 klasa 20/18/15
Masa: 1,4 kg
Montaż
Przyłącza olejowe A, B, P, T: Ø = 7,5 mm, ISO 4401-03-02-0-05
Mocowanie: 4 śruby M5 klasa 12.9
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
