Rozdzielacz hydrauliczny z funkcją bezpieczeństwa DHE-0610/FV-X 24DC
Dostępność: W transporcie
Czas wysyłki: 7 tygodni
Koszt wysyłki: od 30,00 zł
Numer katalogowy: DHE-0610/FV-X 24DC
Stan magazynowy:
Gwarancja: 12 miesięcy
Typ: funkcja bezpieczeństwa - wskaźnik położenia suwaka
Rozmiar: NG06
Seria: DHE
Napięcie: 24 VDC
Suwak: HA
- Opis produktu
- Katalog PDF
- Produkty powiązane (1)

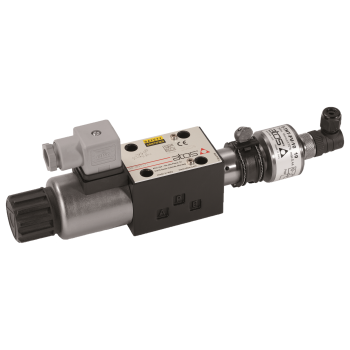

Rozdzielacz hydrauliczny z funkcją bezpieczeństwa DHE-0610/FV-X 24DC
prasy pionowe, prasy krawędziowe itd.Opis
DHE-0610/FV-X 24DC to rozdzielacz hydrauliczny bezpośredniego działania z funkcją bezpieczeństwa, który przeznaczony jest do układów hydraulicznych m.in. w prasach hydraulicznych do zatrzymania pracy siłowników w awaryjnych sytuacjach. Rozdzielacz wyposażony jest w czujnik położenia suwaka, cewkę oraz sprężynę centrującą. Sygnał z czujnika położenia przełącza zawór między stanami bezpiecznymi a niebezpiecznymi. Można go stosować w układach o przepływie do 80 l/min, a ciśnienie maksymalne wynosi 350 bar.
Zachęcamy do zapoznania się z krótkim przewodnikiem Atosa na temat zaworów z czujnikami położenia suwaka (seria Safety valves), który można pobrać klikając tutaj: Przewodnik po zaworach z funkcją bezpieczeństwa marki Atos (wersja angielska).
Przegląd cech
Rozmiar: NG06, CETOP 3
Konfiguracja: 61 - pojedyncza cewka, centrum plus 1 skrajne położenie, powrót sprężyną
Typ suwaka: 0 - suwak HA

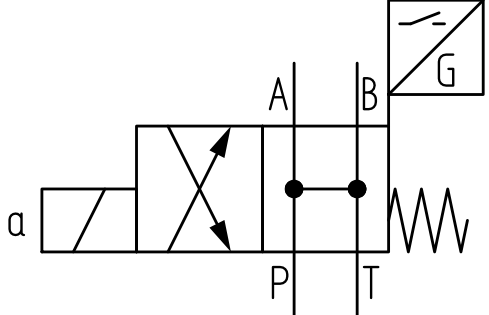

Schemat:
Maksymalne natężenie przepływu: 80 l/min
Dopuszczalne ciśnienia: P, A, B: 350 bar, T: 210 bar
Typ przyłącza elektrycznego: DIN
Typ cewki: 24 VDC, dostosowany do cewek DC (COE)
Maksymalna moc pobierana: 30 W
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: -20°C ÷ +80°C
Temperatura otoczenia: -30°C ÷ +70°C
Lepkość cieczy: zalecana 15 cSt ÷ 100 cSt, dopuszczalna 2,8 cSt ÷ 500 cSt
Zanieczyszczenia cieczy: wg klasy ISO 4406 20/18/15
Montaż
Przyłącza olejowe: płytowe CETOP 3, NG06
Mocowanie: 4 śruby M5x30 klasa 12.9,
Moment obrotowy: 8 Nm
Masa: 1,85 kg
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
