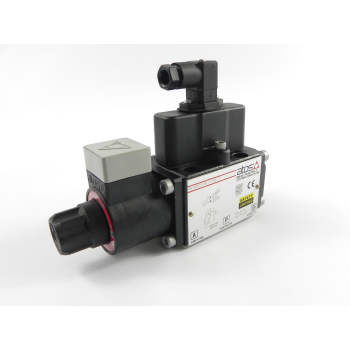

Rozdzielacz płytowy NG6 DHI-0610/FI/NC-X 24DC (suwak HA) z indukcyjnym wskaźnikiem położenia
Dostępność: Dostępny
Koszt wysyłki: od 30,00 zł
Numer katalogowy: DHI-0610/FI/NC-X 24DC
Stan magazynowy:
Gwarancja: 12 miesięcy
Typ: funkcja bezpieczeństwa - wskaźnik położenia suwaka
Rozmiar: NG06
Seria: DHI
Napięcie: 24 VDC
Suwak: HA
- Opis produktu
- Katalog PDF
- Produkty powiązane (1)
Rozdzielacz hydrauliczny ON/OFF DHI-0610/FI/NC-X 24DC
sterowanie w prasach hydraulicznych, maszynach przemysłowych, zasilaczach hydraulicznych itp.Opis
Rozdzielacz z funkcją bezpieczeństwa, z indukcyjnym wskaźnikiem położenia. Rozdzielacz DHI-061 produkcji włoskiej firmy Atos przystosowany jest do montażu płytowego. Jego zadaniem jest sterowanie kierunkiem przepływu oleju w układzie hydraulicznym, dzięki czemu możliwe jest np. wysuwanie i wsuwanie tłoczyska siłownika czy sterowanie kierunkiem obrotów silnika hydraulicznego. Przesunięcie pozycji suwaka w rozdzielaczu realizowane jest za pomocą cewek.
Przegląd cech
Rozmiar: NG06, CETOP 3
Sterowanie: bezpośrednie
Konfiguracja: 61 - pojedyncza cewka, centrum plus 1 skrajne położenie, powrót sprężyną
Typ suwaka: 0 - suwak HA
Opcja: FI - indukcyjny wskaźnik położenia
Typ przyłącza elektrycznego: DIN
Typ cewki:24VDC: COU-24DC DIN43650 IP65
Ciecz robocza: hydrauliczny olej mineralny
Zakres zalecanych temperatur cieczy: standard (-20°C ÷ +60°C)
Temperatura otoczenia: -30°C ÷ +70°C
Lepkość cieczy: zalecana 15 cSt ÷ 100 cSt, dopuszczalna 2,8 cSt ÷ 500 cSt
Filtracja: ISO 4406 klasa 21/19/16, zalecany filtr pełnoprzepływowy co najmniej 25 μm (β25≥75)
Dopuszczalne ciśnienia: P,A,B: 350 bar, T: 120 bar
Maksymalny przepływ: 60 l/min
Montaż
Przyłącza olejowe: płytowe CETOP 03, NG6
Mocowanie: 4 śruby M5x50 klasa 12.9, moment 8Nm
Masa: 1,7 kg
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
