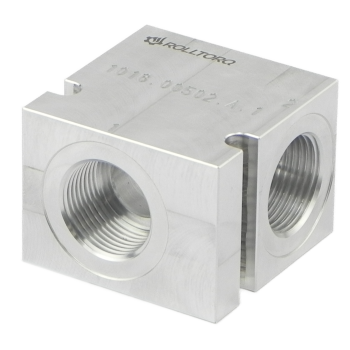

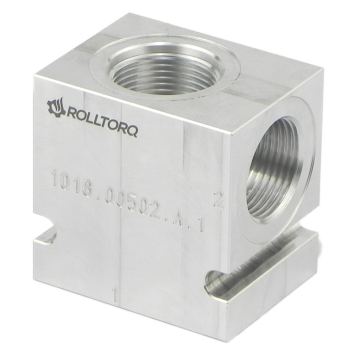

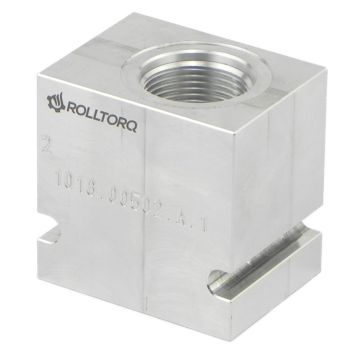

Korpus zaworu SAE16/2, porty 1,2: G1", aluminium, 1016.0502.A.1
Dostępność: Dostępny
Koszt wysyłki: od 30,00 zł
Numer katalogowy: 1016.0502.A.1
Stan magazynowy:
Gwarancja: 12 miesięcy
- Opis produktu
- Katalog PDF
- Produkty powiązane (6)
Korpus 1016.0502.A.1 do zaworów nabojowych 2 drogowych SAE 16-2
pasuje do zaworów nabojowych o rozmiarze gniazda SAE16-2 (zawory Steed, Hydraforce, Eaton i inne), w układach hydraulicznych agregatów hydraulicznych, maszyn przemysłowych i mobilnych itp.
Opis
Korpus (inaczej blok przyłączeniowy) 1016.0502.A.1 służy do zamontowania jednego zaworu nabojowego, dzięki czemu można w prosty sposób dodać zawór do układu hydraulicznego i zamontować go w sposób liniowy. Korpus ten pasuje do wielu zaworów 2 drogowych z gwintem SAE 16 (1-5/16”-12UN-2B) do układów średniego ciśnienia pracy ciągłej: do 250 bar. W celu ułatwienia montażu tego bloku do fragmentu maszyny dodano do niego 2 otwory montażowe ø9.
Zarejestruj lub zaloguj się do naszego sklepu, aby pobrać model 3D w formacie .step korpusu 1016.0502.A.1.Dane techniczne
| Ciśnienie maksymalne | - | 250 [bar] 25 [MPa] |
| Maksymalne natężenie przepływu | - | w zależności od zamontowanego zaworu |
| Gniazdo | - | SAE 16-2 (1-5/16”-12UN-2B) |
| Porty olejowe 1, 2 | - | 1" BSP |
| Typ zaworów | - | SAE 16, dwudrogowe |
| Materiał wykonania | - | aluminium |
| Masa | - | 0,5 [kg] |
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi
Montaż
Zapytaj inżyniera
+48 22 203 5079
Odpowiedzialność za produkt
Marka: Rolltorq
Podmiot odpowiedzialny: Hektos
Zapoznaj się z regulaminem
Prawa autorskie: produkt, nazwy handlowe: Rolltorq, Hektos - ® zastrzeżone; tekst, projekt, zdjęcia: Hektos - © zastrzeżone
Strona WWW producenta:
http://www.rolltorq.com
