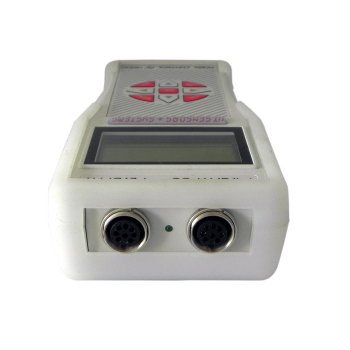

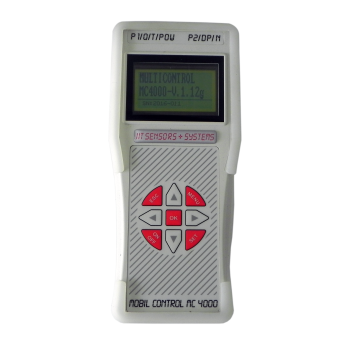

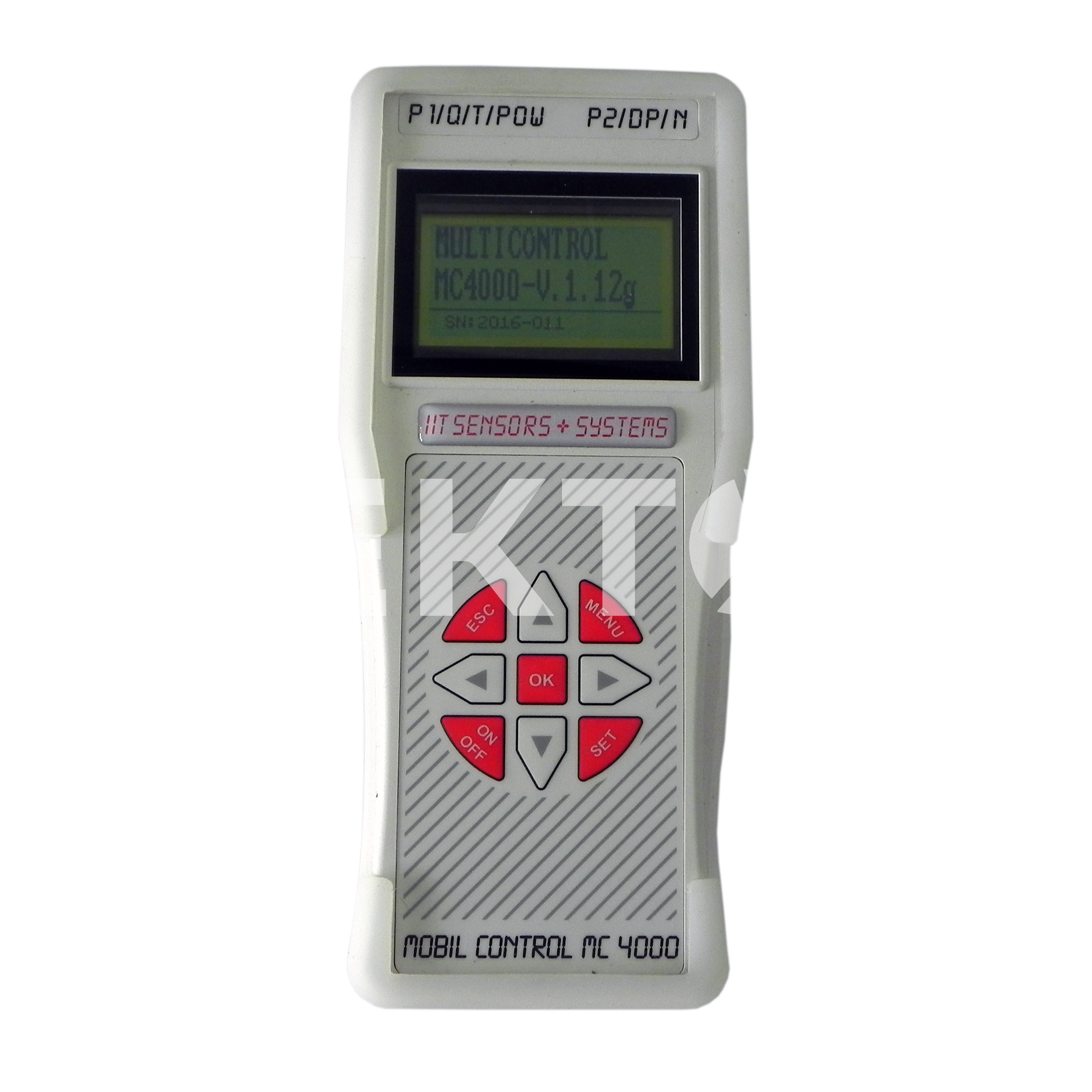

Ręczny tester diagnostyczny MC4000

diagnostyka układów hydraulicznych

Ręczny tester diagnostyczny MC4000 posiada wejścia na dwa czujniki ciśnienia, jeden czujnik temperatury i jeden czujnik przepływu. Informacje z czterech czujników wyświetlane są w tym samym czasie w czterech oknach wyświetlacza LCD. Wartości wyświetlane mogą być zarówno w jednostkach amerykańskich jak i według norm DIN. Menu dostępne jest w językach: Angielski, Francuski, Niemiecki, Włoski i hiszpański.
Podczas pracy w trybie rejestratora, wyniki pomiarów przechowywane są w wewnętrznej pamięci o pojemności 2,5 MB. Urządzenie posiada wbudowany zegar. Każdy zapisany pomiar zawiera datę i godzinę zgodną z ustawieniami wewnętrznego zegara.

Do komunikacji z komputerem i odczytu pomiarów na komputerze służy program MC4CON. Program ten jest kompatybilny z systemem Windows. Zapisane pomiary mnożna zgrać na komputer za pomocą kabla USB. Tą samą drogą możliwe jest także przesyłanie informacji z komputera bezpośrednio do uprzędzenia.

Urządzenie można skonfigurować za pomocą przycisków na panelu przednim. Ciśnienie może być wyświetlane zarówno w barach jak i w psi. Przepływ i pomiary prędkości są skalowane za pomocą programowalnych stałych. Dostępna jest także trzypunktowa kalibracja przepływomierzy. Można aktywować funkcję tary by wyświetlać zero w przypadku nie zerowego sygnału wejściowego.

Moc hydrauliczna jest obliczana automatycznie na podstawie zmierzonego ciśnienia i przepływu. Jednostki mocy mogą być wyświetlane w postaci [hp] lub [kw].

Przegląd cech

Zakres pomiaru przepływu Q: od 1,5 do 26 [dm³/min] [l/min]
Zakres pomiaru ciśnienia P: 400 [bar] 40 [MPa]
Zakres pomiaru temperatury T: od -50 do 200 [°C]
Przyłącza hydrauliczne: G 1/4" BSPP

alt

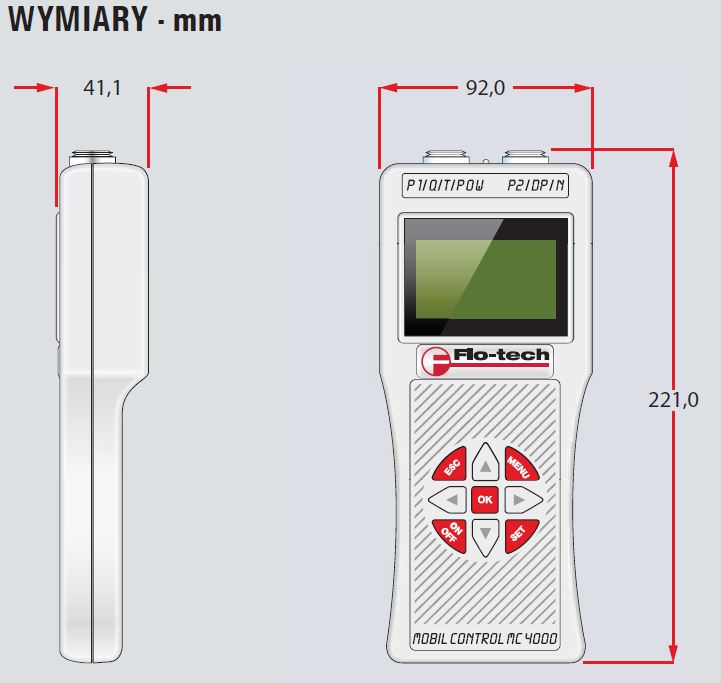

Montaż
Technologia

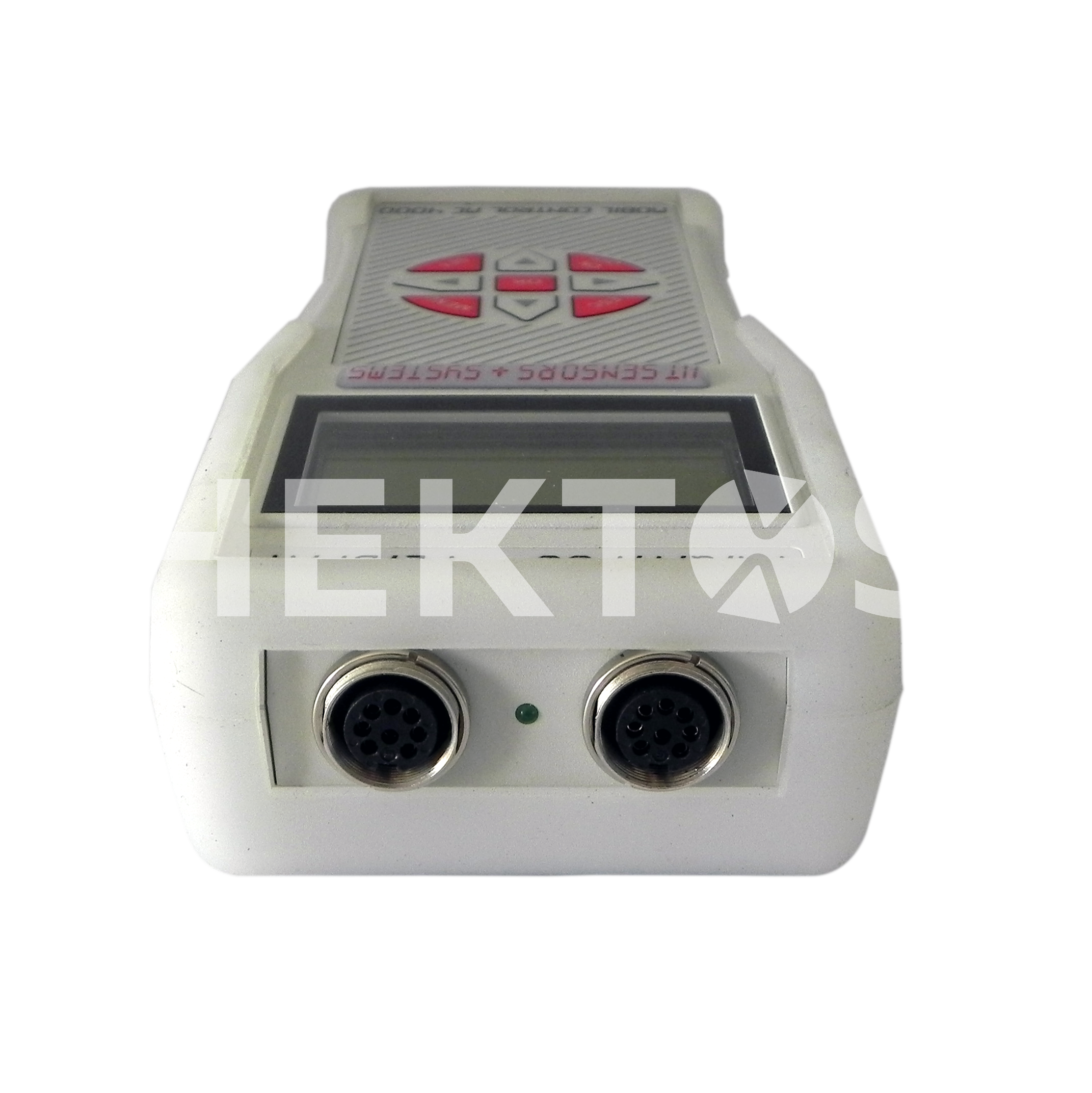

Wejścia:
P1: 4-20mA, bocznik 13Ω, przetwornik ciśnienia, wykorzystuje 2 końcówki.
P2: 4-20mA, bocznik 13Ω, przetwornik ciśnienia, wykorzystuje 2 końcówki.
T: Pt-100, zakres -50 ... 500.0 °C, przetwornik temperatury, wykorzystuje 4 końcówki.
Q: sinus 10mV … 5Vp-p, przepływomierz turbinowy, wykorzystuje 2 końcówki, zakres 0,5Hz ... 10 kHz, skalowalny.
RPM (obr/min): impulsy dodatnie 5 … 24V, przetwornik aktywny, wykorzystuje 3 końcówki, zakres 30 ... 60000 obr/min, skalowalny.

Dokładność:
± (0.1%+1cyfra) zakresu.

Wyświetlacz:
Graficzny wyświetlacz LCD z podświetleniem, 128x64 pikseli.

Przetwornik analogowo-cyfrowy:
16bit, liniowość ± (1 LSB [najmniej zanczący bit] + 1 cyfra).

Zalety
Zalety

Wszechstronne zastosowania
Duża dokładność

Obliczanie mocy hydraulicznej

Możliwość dokładnego zmierzenia chwilowych zmian parametrów

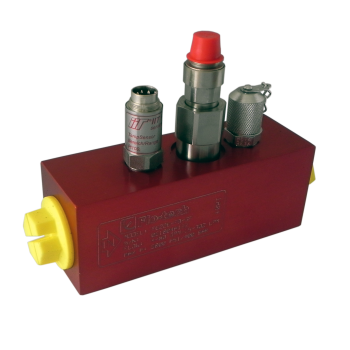

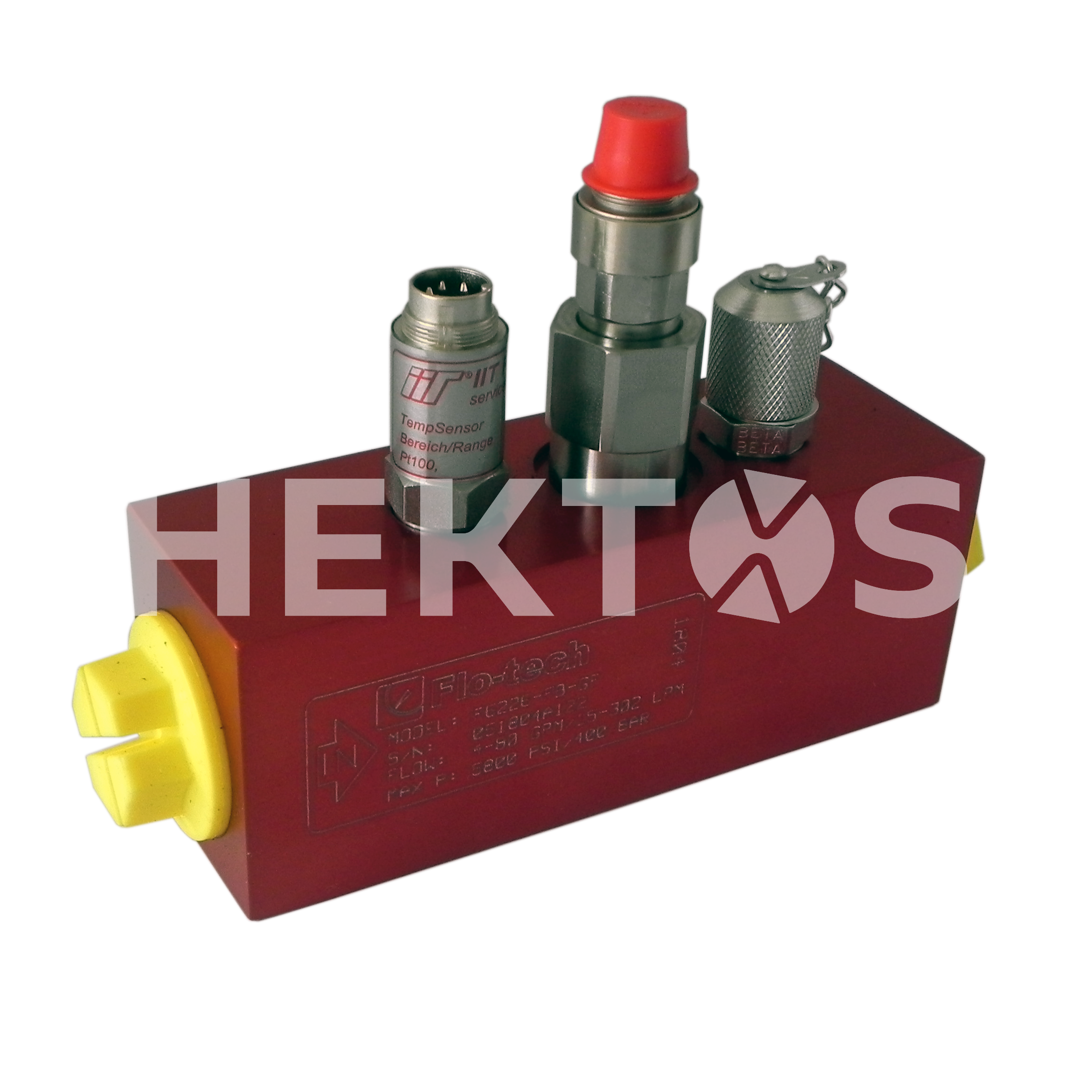

Możliwość podłączenia 5 czujników

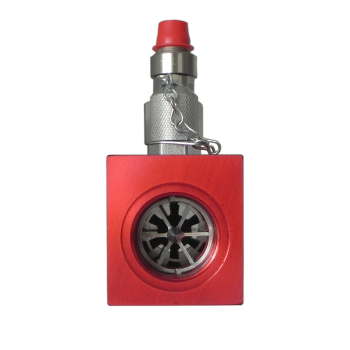

czujnik przepływu (turbina)

dwa czujniki ciśnienia

czujnik temperatury

wskaźnik prędkości obrotowej

Wysoka jakość
Dostępna szeroka gama akcesoriów rozszerzających możliwość MC4000

Pobierz katalog

Zapytaj naszego inżyniera

Telefon 22 203 5079

Odpowiedzialność za produkt

Producent: Badger Meter
Dystrybucja w Polsce: Hektos Sławomir Pokraka

Prawa autorskie: produkt, nazwy handlowe, zdjęcia: Atos - ® zastrzeżone; tekst, projekt, zdjęcia: Hektos - © zastrzeżone; ikony: Laura Reen - © zastrzeżone

Karta katalogowa analizatorów serii MC4000 pdf do pobrania (0,8 MB)

Flo-tech

Flo-tech zajmuje się dostarczaniem rozwiązań pomiarowych w zakresie przepływu, ciśnienia, temperatury oraz analizatorów i urządzeń diagnostycznych. Jest producentem przenośnych testerów i przepływomierzy turbinowych do zastosowań hydraulicznych od 1961 roku. Obecnie jest to marka koncernu Badger Meter, z którym Hektos współpracuje od 2014 roku.

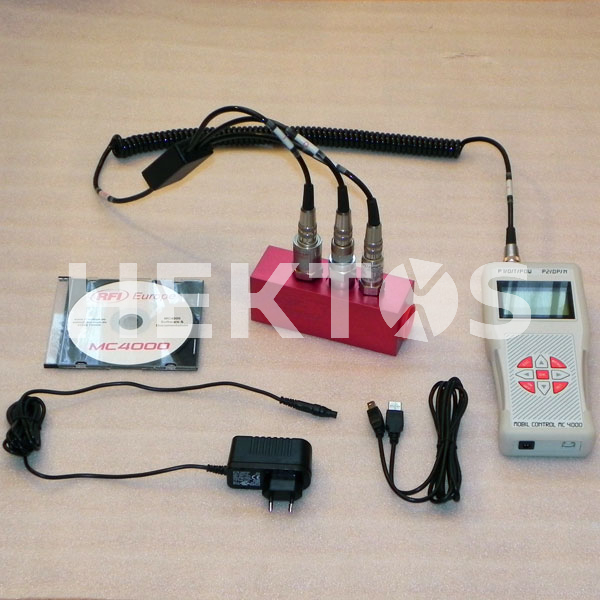

Zestaw pomiarowy MC 4000
