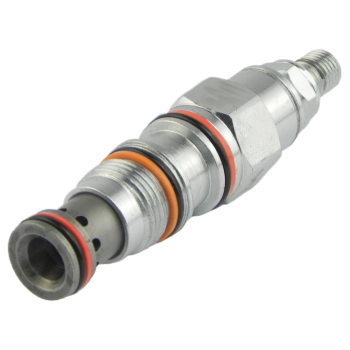

Zawór dołączający pośredniego działania RS3C-T2A-LEN

Zawór dołączający pośredniego działania RS3C-T2A-LEN

Opis
Zawór dołączający pośredniego działania RS3C-T2A-LEN umożliwia przepływ oleju do dalszego obwodu hydraulicznego, gdy ciśnienie w porcie wlotowym (1) przekroczy nastawę zaworu. Zawór ten pozostaje zamknięty dopóki ciśnienie w porcie 1 przekracza nastawę ciśnienia oraz wartość ciśnienia wstecznego w porcie 3. W przeciwieństwie do zaworów przelewowych zawory dołączające (sekwencyjne) generują stałe ciśnienie w porcie wlotowym niezależnie od ciśnienia w porcie wylotowym. Gdy ciśnienia w porcie 1 i 2 przekraczają nastawę zaworu, zawór przechodzi w stan pełnego otwarcia (czyli dołączy dalszy układ hydrauliczny, inny niż główny). Zawory dołączające można stosować do badania ciśnienia (port 1) w jednym obwodzie, a następnie otwierać i dostarczać olej do obwodu wtórnego (port 2) przy ustalonym ciśnieniu.
RS3C może być używany do kontroli ciśnienia zamiast zaworu przelewowego o ile w linii powrotnej występuje ciśnienie. Natomiast nie powinien być używany w zastosowaniach związanych z podtrzymywaniem obciążenia ze względu na przecieki suwaka.

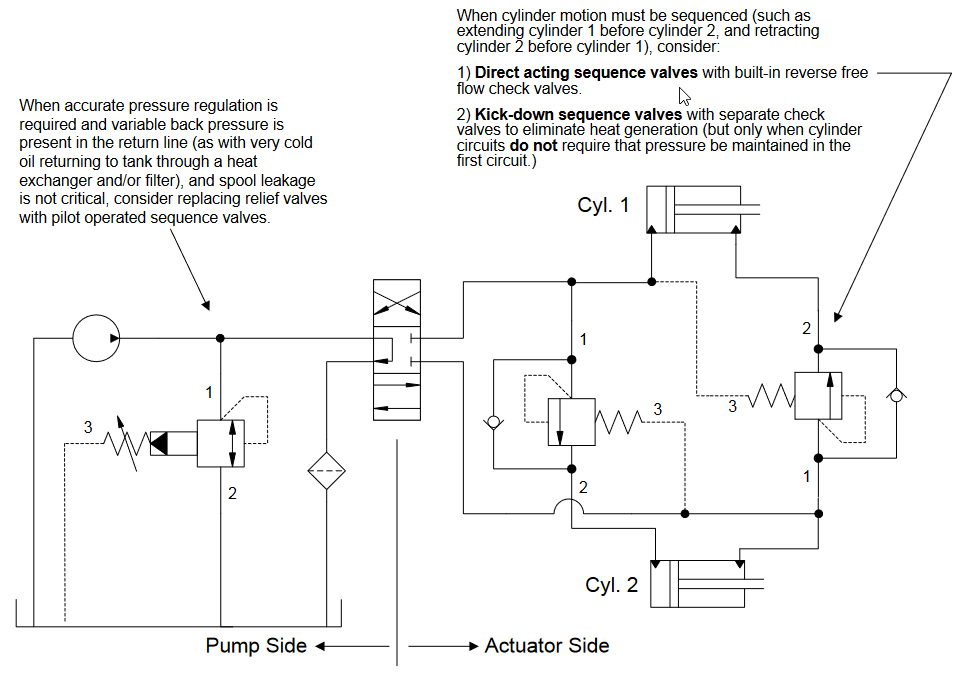

Inne przykłady zastosowań:

1. Utrzymywanie ciśnienia w obwodzie głównym, podczas gdy praca jest wykonywana na drugim obwodzie hydraulicznym;
2. Jako dokładny zawór ograniczający ciśnienie, gdy występują wahania ciśnienia wstecznego w porcie spływowym;

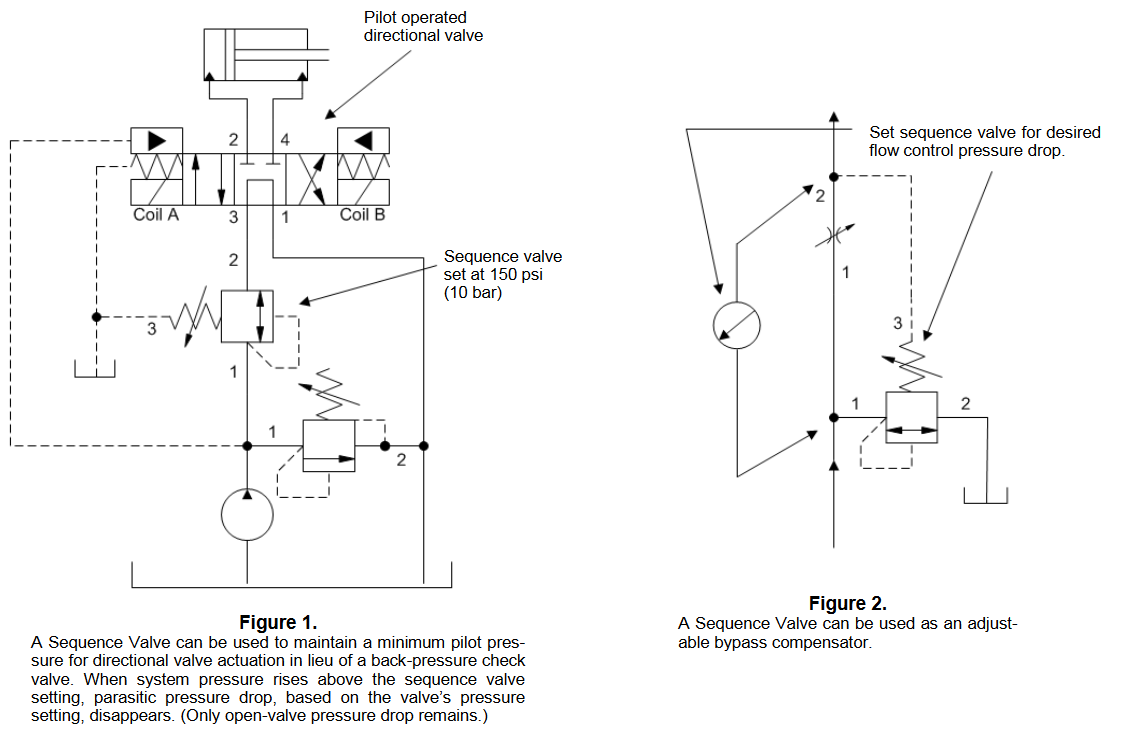

3. Utrzymywanie minimalnego ciśnienia sterującego w układzie otwartego przepływu. W przeciwieństwie do zaworu przelewowego, funkcja pełnego otwarcia zaworu dołączającego, powyżej jego nastawy umożliwia wyeliminowanie zbędnych strat w układzie przy ciśnieniach roboczych;
4. Zawór dołączający może również pełnić funkcję regulowanego kompensatora ciśnienia obejściowego.

Przegląd cech
Typ gniazda: T2A
Schemat:


Maksymalne natężenie przepływu: 120 l/min
Dopuszczalne ciśnienie: 350 bar
Nastawa regulowanego ciśnienia: od 1,7 do 28 bar
Ciecz robocza: hydrauliczny olej mineralny
Temperatura otoczenia: -35°C ÷ +100°C
Lepkość cieczy: zalecana 2,8 cSt ÷ 380 cSt
Zanieczyszczenia cieczy: wg klasy ISO 4406 19/17/14
Masa: 0,3 kg

Wymiary

Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
