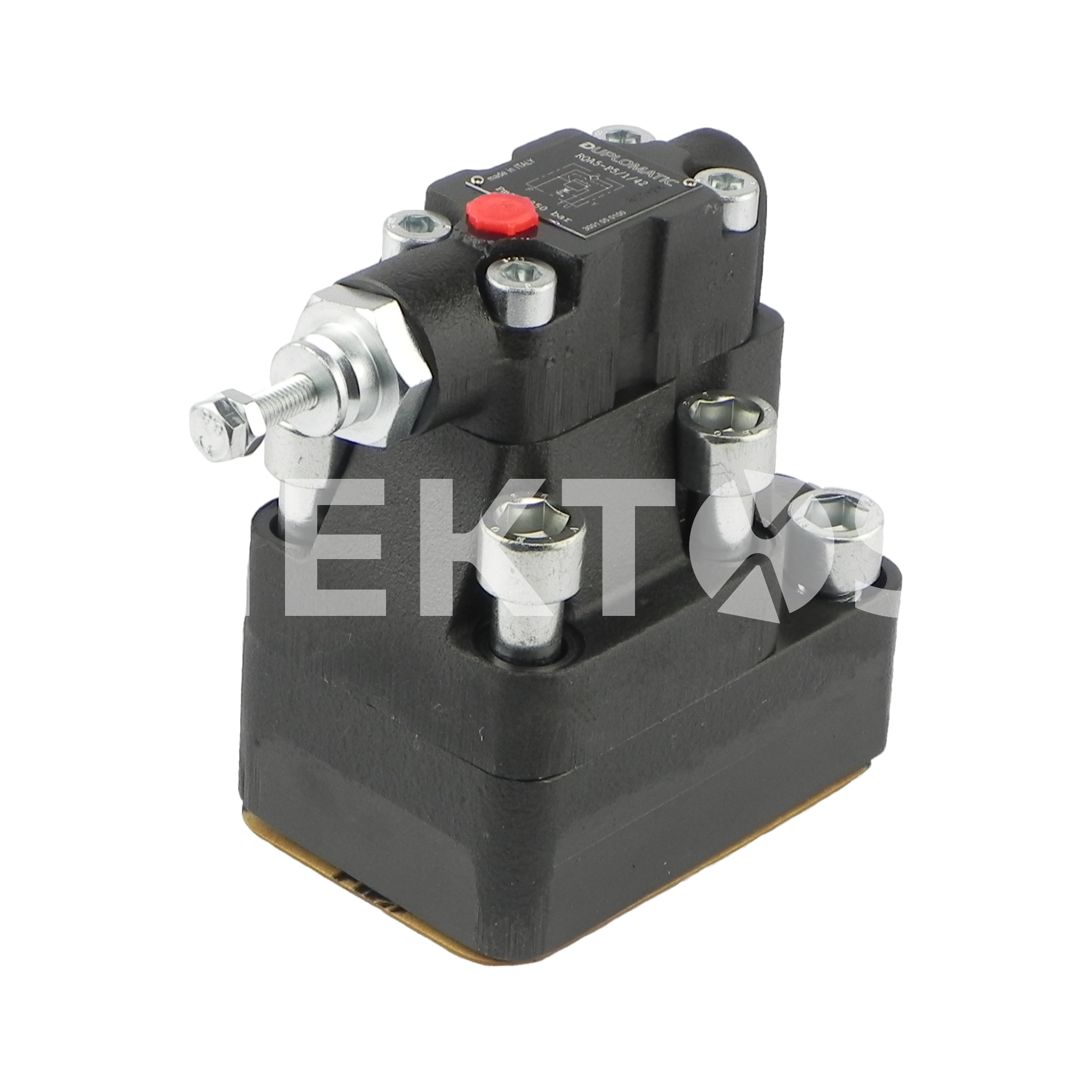

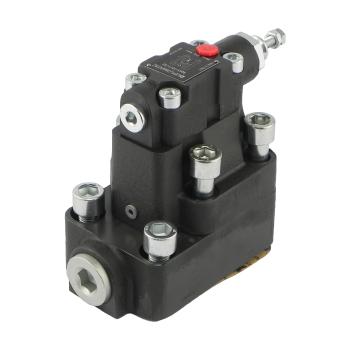

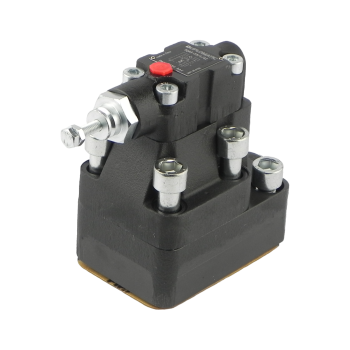

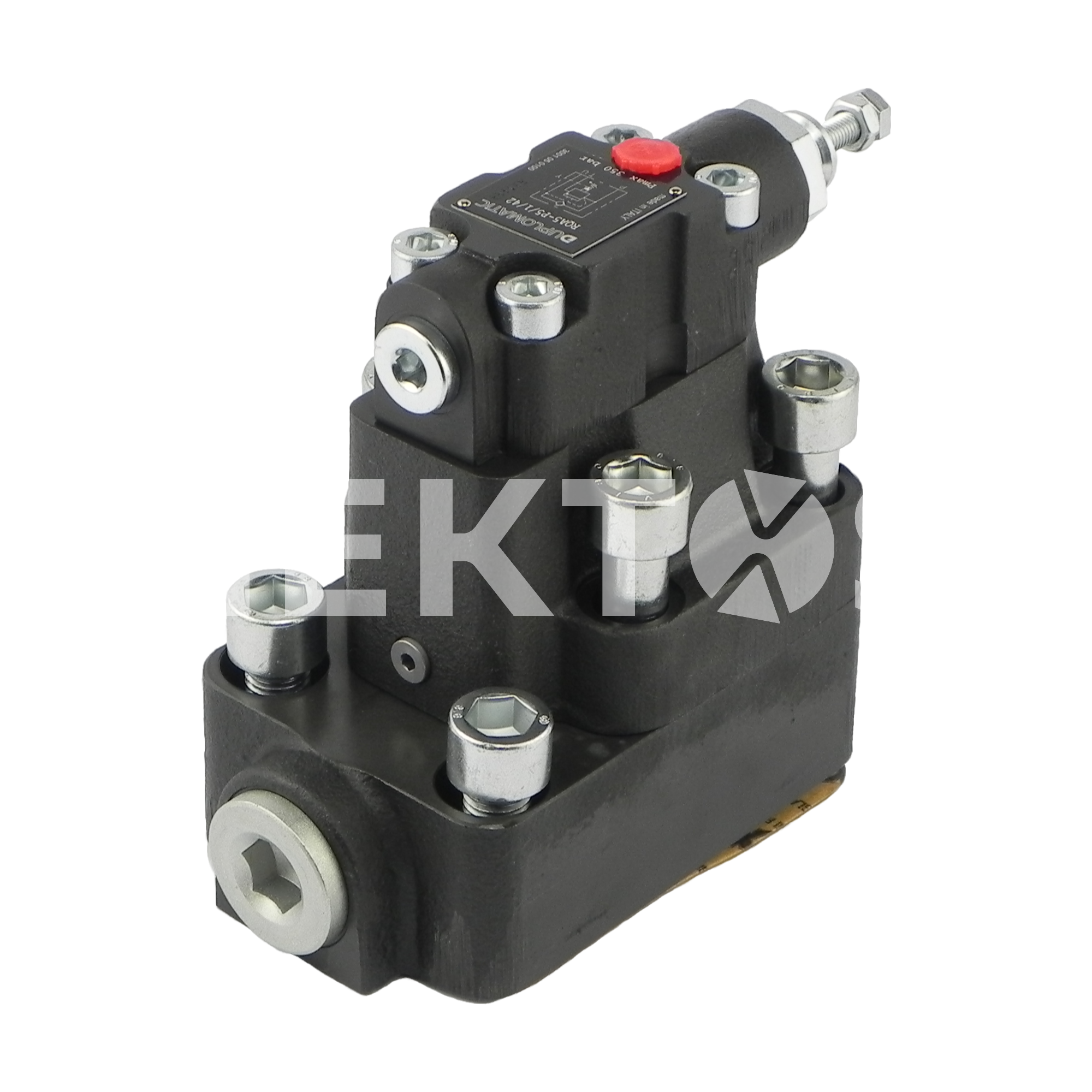

Zawór przelewowy RQA5-P5/1/42 do obiegów z hydroakumulatorem
Dostępność: W transporcie
Koszt wysyłki: od 30,00 zł
Numer katalogowy: RQA5-P5/1/42
Stan magazynowy:
Gwarancja: 12 miesięcy
- Opis produktu
- Katalog PDF
Zawór rozładowujący RQA5-P5/1/42 do obiegów z hydroakumulatorem
zawór przelewowy (bezpieczeństwa) z funkcją swobodnego rozładowywania przepływu z pompyOpis
Zawór RQR*-A to nie tylko standardowy zawór przelewowy czy bezpieczeństwa. Posiada również unikalną funkcję swobodnego upuszczania całego przepływu pompy po osiągnięciu ustawionego ciśnienia.
Aby było to możliwe, niezbędne jest zastosowanie akumulatora, który zapewnia utrzymanie ciśnienia w układzie. Dodatkowo, zawór zwrotny chroni akumulator przed niepożądanym rozładowaniem, gdy zawór główny jest otwarty.
Budowa tego zaworu składa się z skompensowanego stopnia główne (odciążonego ciśnieniowo), co pozwala na konstrukcję z szerokimi kanałami przepływowymi, minimalizującymi straty ciśnienia nawet przy dużych przepływach.
Przegląd cech
Rozmiar: CETOP R08
Maksymalne natężenie przepływu: 400 l/min
Maksymalne ciśnienie pracy: 350 bar
Zakres nastawy ciśnienia: do 210 bar
Spadek ciśnienia: pompa włącza się przy 75% wartości nastawy
Dopuszczalny zakres temperatury otoczenia: -20 ÷ +60°C
Dopuszczalny zakres temperatury oleju: -20 ÷ +80°C
Zalecany zakres lepkości oleju: 10 ÷ 400 cSt
Rekomendowana klasa czystości oleju wg ISO 4406:1999: 20/18/15
Masa: 4,3 kg

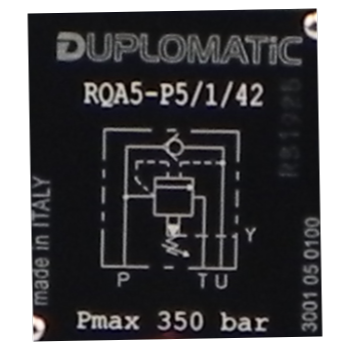

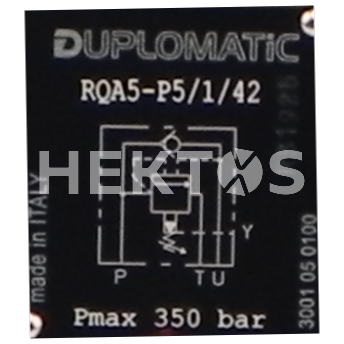

Schemat: widoczny na zdjęciu w galerii

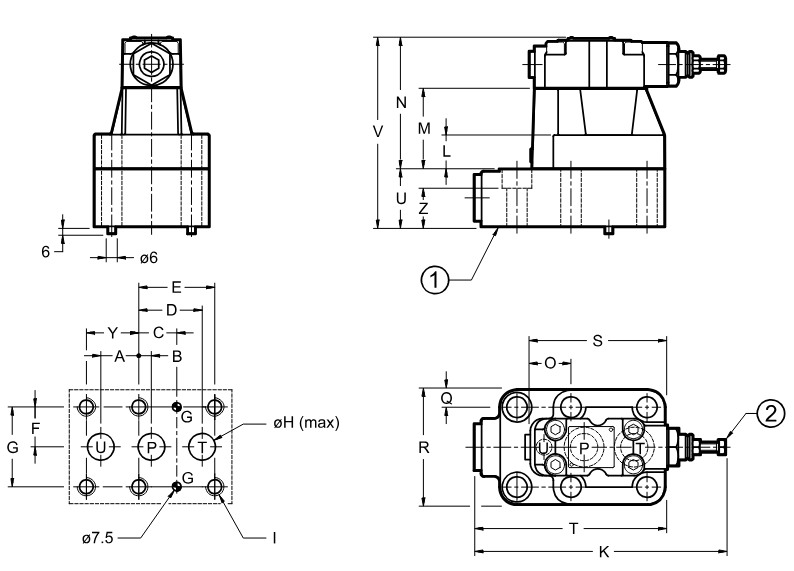

Wymiary
| A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | ØH [mm] | I | K [mm] | L [mm] | M [mm] | N [mm] | O [mm] | Q [mm] | R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | Y [mm] | Z [mm] |
| 33,3 | 11,1 | 33,4 | 55,6 | 66,7 | 35 | 70 | 23,4 | M16 | 213 | 27 | 70 | 113 | 35,8 | 15 | 100 | 118 | 167 | 50 | 163 | 46 | 33,5 |
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
Zapytaj inżyniera
+48 22 203 5079
Odpowiedzialność za produkt
Marka: Duplomatic
Podmiot odpowiedzialny: Hektos
Prawa autorskie: produkt, nazwy handlowe: Duplomatic, Hektos - ® zastrzeżone; tekst, projekt, zdjęcia: Hektos - © zastrzeżone
Strona WWW producenta:
https://duplomaticmotionsolutions.com/en/index.html
