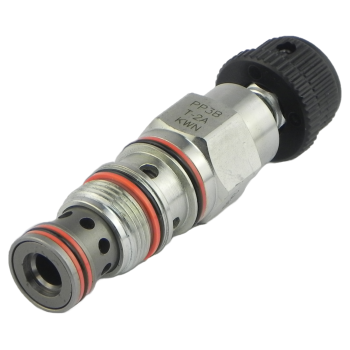

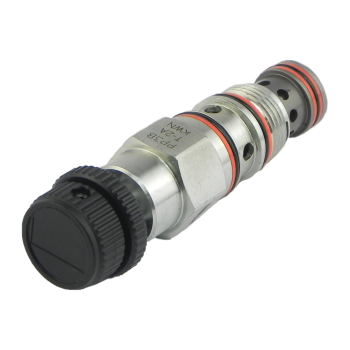

Zawór redukcyjno-przelewowy pośredniego działania PP3B-T2A-KWN
Dostępność: W transporcie
Koszt wysyłki: od 30,00 zł
Numer katalogowy: PP3B-T2A-KWN
Stan magazynowy:
Gwarancja: 12 miesięcy
Zakres regulacji ciśnień: 10-315 bar
Przepływ nominalny [Q]: 80 l/min
Maksymalne ciśnienie pracy [P]: 350 bar
Funkcja: zawór redukcyjno-przelewowy
Sterowanie: pośrednie
Gniazdo: T2A
- Opis produktu
- Katalog PDF
Zawór redukcyjno-przelewowy pośredniego działania PP3B-T2A-KWN z pokrętłem do nastawy ciśnienia
zapewnienie kontrolowanego niższego ciśnienia do pracy w dalszym obwodzie hydraulicznymOpis
Zawór redukcyjno-przelewowy sterowany pośrednio PP3B-T2A-KWN może zmniejszyć wysokie ciśnienie pierwotne na wlocie (port 2) do stałego, niższego ciśnienia w porcie 1, zachowując przy tym pełny przepływ od portu 1 do zbiornika (port 3) w trakcie funkcji przelewowej.
Stosując ten zawór należy mieć na uwadze, że pełny przepływ wsteczny z linii zmniejszonego ciśnienia 1 → 2 może spowodować zamknięcie głównego suwaka. W związku z tym jeśli w układzie jest wymagany swobodny przepływ wsteczny, należy rozważyć dodanie oddzielnego zaworu zwrotnego.
Zawory sterowane pośrednio wykazują wyjątkowo płaską charakterystykę ciśnienia i przepływu, są bardzo stabilne i mają niską histerezę, jednak działają nieco wolniej niż zawory bezpośredniego działania.
Przykłady zastosowania:
- Zapewnienie kontrolowanego niższego ciśnienia dla funkcji obwodu wtórnego (zawory redukcyjne i/lub redukcyjno-przelewowe);
- Zapewnienie stałego ciśnienia jako siły równoważącej dla dwukierunkowych elementów wykonawczych
Przegląd cech
Typ gniazda: T2A
Schemat:
Maksymalne natężenie przepływu: 80 l/min
Dopuszczalne ciśnienie: 350 bar
Nastawa regulowanego ciśnienia: od 10,5 do 315 bar
Ciecz robocza: hydrauliczny olej mineralny
Temperatura otoczenia: -35°C ÷ +100°C
Lepkość cieczy: zalecana 2,8 cSt ÷ 380 cSt
Zanieczyszczenia cieczy: wg klasy ISO 4406 19/17/14
Masa: 0,3 kg
Wymiary
| a [mm] | b [mm] | c [mm] / K |
| 34,9 | 28,6 | 78 |
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
