Zawór nabojowy logiczny normalnie otwarty, LO2O-T11A-XDN
Dostępność: Dostępny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: LO2O-T11A-XDN
Stan magazynowy:
Gwarancja: 12 miesięcy
Przepływ nominalny [Q]: 80 l/min
Opór sprężyny: 2 bar
Maksymalne ciśnienie pracy [P]: 350 bar
Funkcja: zawór logiczny normalnie otwarty
Sterowanie: pośrednie
Gniazdo: T11A
- Opis produktu
- Katalog PDF
Zawór nabojowy logiczny zamykany pilotem, otwarty sprężyną LO2O-T11A-XDN
funkcja zaworu kierunkowegoOpis
Zawór LO2O-T11A-XDN to zawór logiczny, przełączający, który pełni funkcję zaworu kierunkowego. Zastosowanie tego typu zaworów nabojowych pozwala na zmniejszone rozmiary układu, szybką reakcję, bardzo małe przecieki i tolerancję na zanieczyszczenia.
Ciśnienie w porcie 1 lub 2 będzie powodowało otwarcie zaworu, a ciśnienie w porcie 3 będzie powodowało jego zamykanie. Aby zawór był zamknięty, siła ciśnienia w porcie 3 musi być większa niż suma sił działających w portach 1 i 2 oraz jednocześnie siła sprężyny.

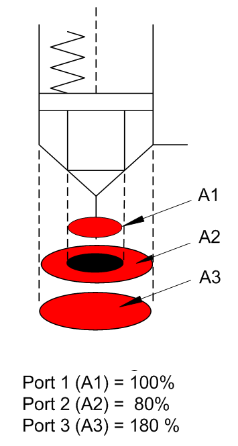

Powierzchnia kanału sterującego (pilot, port 3) jest 1,8 razy większa od powierzchni portu 1 oraz 2,25 razy większa od powierzchni portu 2.
Przegląd cech
Typ gniazda: T11A

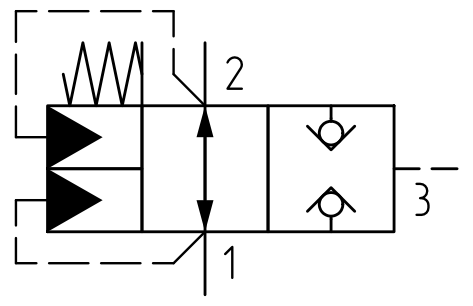

Schemat:
Maksymalne natężenie przepływu: 80 l/min
Dopuszczalne ciśnienie: 350 bar
Opór w porcie 3: 2 bar
Stosunek powierzchni A3:A1: 1,8:1
Stosunek powierzchni A3:A2: 2,25:1
Ciecz robocza: hydrauliczny olej mineralny
Temperatura otoczenia: -35°C ÷ +100°C
Lepkość cieczy: zalecana 2,8 cSt ÷ 380 cSt
Zanieczyszczenia cieczy: wg klasy ISO 4406 19/17/14
Masa: 0,12 kg
Wymiary
| a [mm] | b [mm] | c [mm] / X |
| 34,9 | 22,2 | 31 |
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
