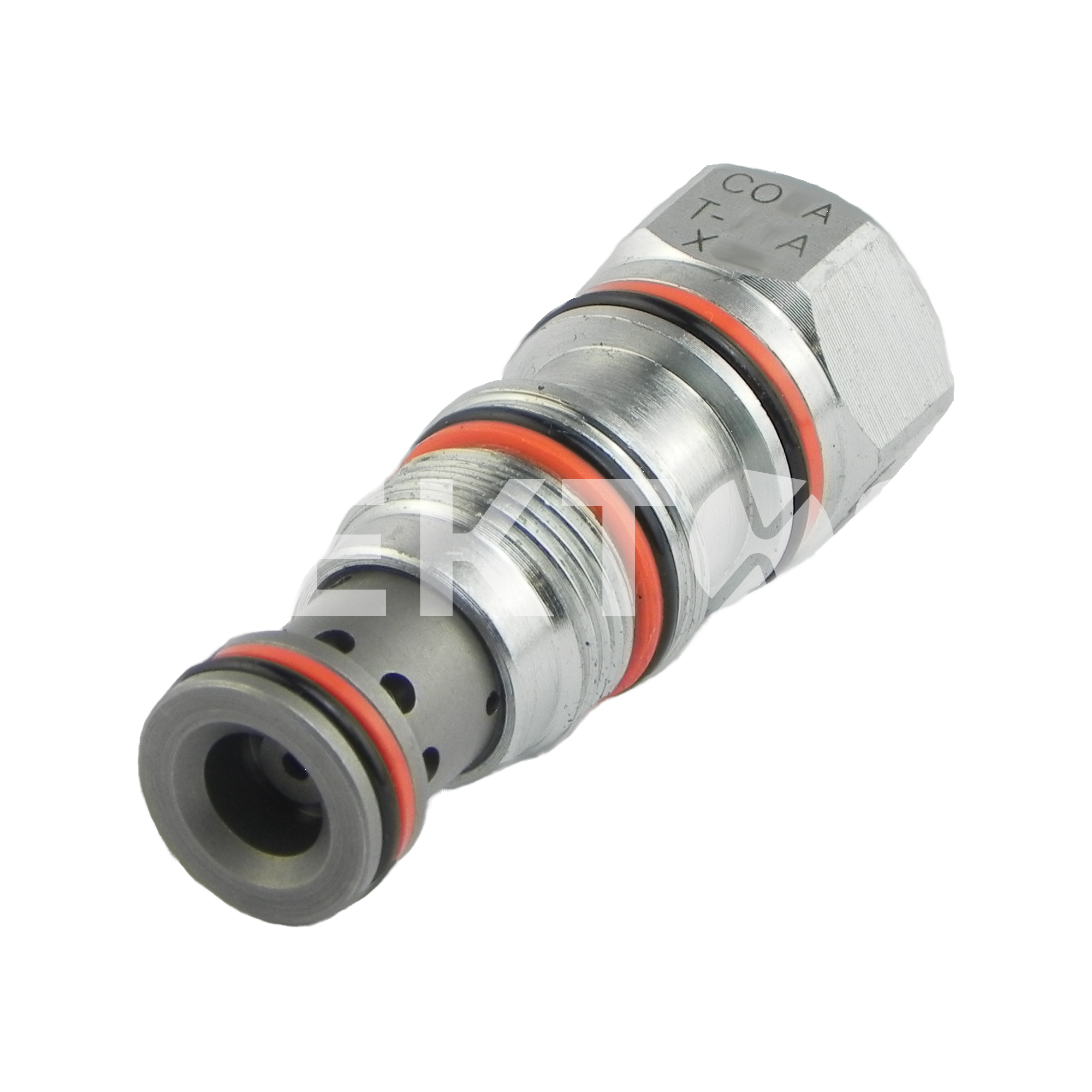

Zawór nabojowy zwrotny sterowany, CO8A-T19A-XEN
Dostępność: W transporcie
Koszt wysyłki: od 30,00 zł
Numer katalogowy: CO8A-T19A-XEN
Stan magazynowy:
Gwarancja: 12 miesięcy
Współczynnik ciśnienia sterującego: 1,8:1
Przepływ nominalny [Q]: 640 l/min
Maksymalne ciśnienie pracy [P]: 350 bar
Opór sprężyny: 5 bar
Funkcja: zawór zwrotny
Sterowanie: pośrednie
Gniazdo: T19A
- Opis produktu
- Katalog PDF
Zawór nabojowy zwrotny sterowany CO8A-T19A-XEN
jednostronne zamknięcie przepływu, np. w obiegach regeneracyjnych hydrauliki siłowejOpis
Zawór CO8A-T19A-XEN to zawór zwrotny sterowany, który z jednej strony jest domykany sprężyną i strumieniem pilotowym. Swobodny przepływ oleju jest możliwy z portu 1 do portu 2. W przeciwnym kierunku przepływ oleju nie jest możliwy. Ciśnienie w porcie pilotowym (3) przeciwdziała ciśnieniu w porcie 1 w stosunku 1,8:1. Przykład: Ciśnienie 70 bar w porcie pilotowym (3) zamknie zawór przy ciśnieniu 125 bar w porcie 1. Każdy spadek lub utrata ciśnienia w porcie 3 może spowodować otwarcie zaworu, nawet jeśli jest to chwilowy spadek. Jeśli we wszystkich portach zaworu ciśnienia są jednakowe, to zawór pozostanie zamknięty.

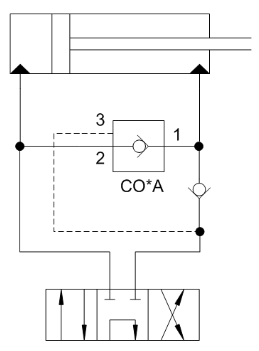

Poniżej przedstawiono jedno z zastosowań tego zaworu (schemat poglądowy):
Przegląd cech
Typ gniazda: T19A
Schemat:
Maksymalne natężenie przepływu: 640 l/min
Dopuszczalne ciśnienie: 350 bar
Współczynnik ciśnienia pilotowego (pilot ratio): 1,8:1
Ciśnienie otwarcia dla sprężyny: 5 bar
Ciecz robocza: hydrauliczny olej mineralny
Temperatura otoczenia: -35°C ÷ +100°C
Lepkość cieczy: zalecana 2,8 cSt ÷ 380 cSt
Zanieczyszczenia cieczy: wg klasy ISO 4406 19/17/14
Masa: 1,19 kg

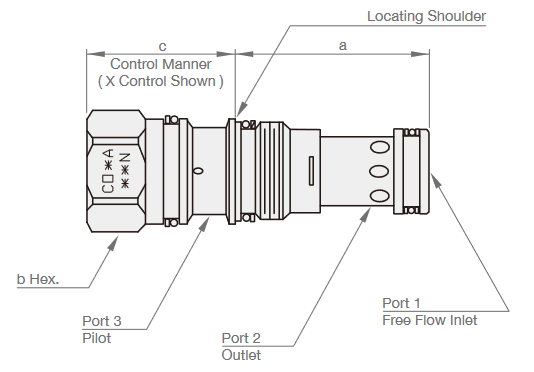

Wymiary
| a [mm] | b [mm] | c [mm] / X |
| 63,5 | 41,3 | 59 |
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
