Rozdzielacz nabojowy ON/OFF SV10-47A przód / ON/OFF solenoid cartridge valve SV10-47A front

Rozdzielacz nabojowy ON/OFF SV10-47A tył / ON/OFF solenoid cartridge valve SV10-47A rare

Rozdzielacz nabojowy SV10-47A-D2-DR-N, 24 VDC, suwak G

Dostępność: W transporcie

Koszt wysyłki: od 30,00 zł

Numer katalogowy: SV10-47A-D2-DR-N

Stan magazynowy:

Gwarancja: 12 miesięcy

Napięcie: 24 VDC

Suwak: G

Przepływ nominalny [Q]: 18,9 l/min

Maksymalne ciśnienie pracy [P]: 255 bar

Funkcja: rozdzielacz, 4/3

Sterowanie: bezpośrednie

Gniazdo: SAE-10-4

Zapytaj o produkt Specyfikacja PDF

Opis produktu
Katalog PDF

Rozdzielacz nabojowy z suwakiem G, SV10-47A-D2-DR-N

do sterowania kierunkiem pracy silników i siłowników hydraulicznych

Opis
Rozdzielacz SV10-47A-D2-DR-N to zawór 4-drogowy, 3-położeniowy sterowany elektrycznie za pomocą cewek 24 V_DC. Poprzez odpowiednie zasterowanie cewek rozdzielacz umożliwia przepływ oleju hydraulicznego, kierując pracą odbiornika. Ten rozdzielacz w pozycji neutralnej ma odcięty przepływ oleju we wszystkich portach olejowych (suwak G).

Przegląd cech
Typ gniazda: SAE-10-4
Konfiguracja: 4/3, suwak G, centrowanie sprężyną
Schemat:
Schemat rozdzielacza nabojowego ON/OFF SV10-47A-D2-DR-N
Maksymalne natężenie przepływu: 18,9 l/min
Napięcie cewek: 24 V_DC
Typ wtyczki: Deutsch DT04-2P
Zakres zalecanych temperatur cieczy: -35°C ÷ +100°C
Zanieczyszczenia cieczy: wg klasy ISO 4406 19/17/14
Masa: 1,45 kg

Wymiary

a [m]	b Hex. [m] (pod klucz)	c [mm]	d DIA. [mm]	e [mm]	f [mm]
61,96	25,4	113	46,7	21,5	35,8

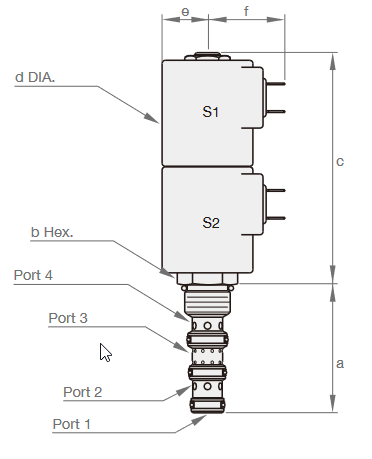

Wymiary rozdzielacza nabojowego SV10-47A

Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
