Rozdzielacz nabojowy SV08-47D-D2-DR-N, 24 VDC, suwak J
Dostępność: W transporcie
Koszt wysyłki: od 30,00 zł
Numer katalogowy: SV08-47D-D2-DR-N
Stan magazynowy:
Gwarancja: 12 miesięcy
Suwak: J
Napięcie: 24 VDC
Przepływ nominalny [Q]: 11 l/min
Maksymalne ciśnienie pracy [P]: 255 bar
Funkcja: rozdzielacz, 4/3
Sterowanie: bezpośrednie
Gniazdo: SAE-08-4
- Opis produktu
- Katalog PDF

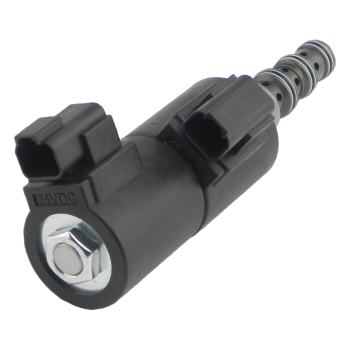

Rozdzielacz nabojowy z suwakiem J, SV08-47D-D2-DR-N
do sterowania kierunkiem pracy silników i siłowników hydraulicznychOpis
Rozdzielacz SV08-47D-D2-DR-N to zawór 4-drogowy, 3-położeniowy sterowany elektrycznie za pomocą cewek 24 VDC. Poprzez odpowiednie zasterowanie cewek rozdzielacz umożliwia przepływ oleju hydraulicznego, kierując pracą odbiornika. Suwak J jest często wykorzystywany do sterowania kierunkiem pracy siłownika dwustronnego działania, a w połączeniu z zaworem zwrotnym montowanym w linii roboczej A / B umożliwia bezpieczne zatrzymanie pracy tłoka w dowolnym położeniu.
Przegląd cech
Typ gniazda: SAE-08-4
Konfiguracja: 4/3, suwak J, centrowanie sprężyną

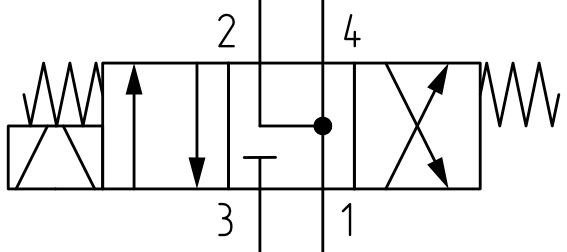

Schemat:
Maksymalne natężenie przepływu: 11 l/min
Napięcie cewek: 24 VDC
Typ wtyczki: Deutsch DT04-2P
Zakres zalecanych temperatur cieczy: -35°C ÷ +100°C
Zanieczyszczenia cieczy: wg klasy ISO 4406 19/17/14
Masa: 0,74 kg
Wymiary
| a [m] | b Hex. [m] (pod klucz) | c [mm] | d DIA. [mm] | e [mm] | f [mm] |
| 61,96 | 25,4 | 113,0 | 46,7 | 21,5 | 35,8 |
Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii
+48 22 203 5079
Odpowiedzialność za produkt
Marka: Steed
Podmiot odpowiedzialny: Hektos
Prawa autorskie: produkt, nazwy handlowe: Steed, Hektos - ® zastrzeżone; tekst, projekt, zdjęcia: Hektos - © zastrzeżone
Strona WWW producenta:
http://www.steedmachinery.com.tw
