Strona główna1 » Akcesoria i części2 » Korpusy i płyty3 » Płyta przyłączeniowa RM04V25BB - NG06, CETOP03, 4 sekcje
Płyta przyłączeniowa RM04V25BB - NG06, CETOP03, 4 sekcjePłyta przyłączeniowa RM04V25BB - NG06, CETOP03, 4 sekcje
Płyta przyłączeniowa RM04V25BB - NG06, CETOP03, 4 sekcjePłyta przyłączeniowa RM04V25BB - NG06, CETOP03, 4 sekcje
Nowość

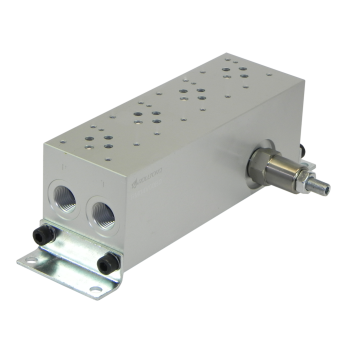

Płyta przyłączeniowa RM04V25BB - NG06, CETOP03, 4 sekcje

Marka: Rolltorq

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 25,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier DPD - 25,00 zł
Kurier DHL - 25,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: RM04V25BB

Kod producenta: RM04V25BB

Stan magazynowy:

Gwarancja: 12 miesięcy

Cena brutto: 400,00 zł

Cena netto: 325,20 zł

Ilość: szt. Dodaj do koszyka

  • Opis produktu
  • Katalog PDF
  • Zamienne standardy

Płyta przyłączeniowa NG06, CETOP03 4s

Przykładowe zastosowania:
przemysł, maszyny robocze, agregaty hydrauliczne itp.

Płyty przyłączeniowe RM są podstawowym elementem sterowniczych bloków zaworowych. Są zgodne ze standardami CETOP 3, NG6, NFPA D03 i dostępne w wersjach od 1 do 10 sekcji. Na każdej sekcji można zabudować różnego rodzaju rozdzielacze i zawory warstwowe. Kompatybilne z płytami są między innymi zawory sterujące ciśnieniem lub przepływem (np. zawory: dławiące, zwrotne przelewowe, zwrotno-dławiące) . Stosowane są w układach o wspólnym zasilaniu P i wspólnym odpływie T.


Zalety

  • Bardzo cichy zawór przelewowy
  • Liczba sekcji: 1-10
  • Maksymalne ciśnienie: 25 MPa
  • Maksymalny przepływ: 80 l/min
  • Wsporniki montażowe w komplecie
  • Łatwa i stabilna regulacja zaworu przelewowego
  • Kompaktowy rozmiar i łatwa instalacja.


Dane techniczne

  • Qmax 80 l/min
  • Qmax AiB 60 l/min
  • Pmax 250 bar

Montaż

Długość 215,9  mm
Szerokość 76,2 mm
Wysokość 76,2 mm

P,T przelotowe G1/2" BSPP
A,B boczne G3/8" BSPP
G boczne (manometr) G1/4" BSPP




Pobierz katalog
Łącze do pliku pdf z wymiarami i danymi technicznymi serii


Zapytaj inżyniera
+48 22 203 5079

Odpowiedzialność za produkt
Marka: Rolltorq
Podmiot odpowiedzialny: Hektos
Zapoznaj się z regulaminem

Prawa autorskie: produkt, nazwy handlowe: Rolltorq - ® zastrzeżone; tekst, projekt, zdjęcia: Hektos - © zastrzeżone

Płyty pod rozdzielacze suwakowe wg standardów:
CETOP RP 121H 4.2-4-03-320 CETOP 03
ISO 4401 - 03
DIN 24340 form A NG6
NFPA D03
