Hydraulika proporcjonalna – zaawansowana technika i uproszczenie układu

Hydraulika proporcjonalna łączy w sobie zalety układów hydrostatycznych oraz sterowanie i automatyzację maszyn. Zachęcamy do zapoznania się z krótkim artykułem na temat jej zastosowań.

A jeśli szukają Państwo rozwiązań z zakresu hydrauliki proporcjonalnej do swojej maszyny lub poszukują zamiennika, zachęcamy do kontaktu z naszymi specjalistami: info@hektos.com.


Zawór propocjonalny Atos


Technika proporcjonalna w układach hydrauliki siłowej pozwala na płynne sterowanie prędkością obrotową silnika lub prędkością pracy siłownika hydraulicznego, a nawet momentem obrotowym lub siłą nacisku w zależności od tego jaki zawór jest wykorzystany w układzie.
Zastosowanie zaworów proporcjonalnych to wygodne rozwiązanie, ponieważ wiąże się to ze sterowaniem elektrycznym, z ograniczeniem ilości elementów hydraulicznych oraz umożliwia bardzo precyzyjne sterowanie (powtarzalność nastaw może być mniejsza od 0,1% w niektórych rozwiązaniach).
Przykładowe zastosowania:

  • sterowanie elementami roboczymi w pojazdach komunalnych (śmieciarkach, wozach asenizacyjnych itp.),

  • do sterowania funkcjami roboczymi w żurawiach leśnych,

  • sterowanie układem jazdy autonomicznej, np. w ciągnikach rolniczych,

  • do regulacji prędkości wciągarek, podnośników koszowych, HDSów,

  • sterowanie siłownikami hydraulicznymi w turbinach wiatrowych,

  • specyficzne zastosowania w maszynach przemysłowych np. do produkcji opon, kostki brukowej, w maszynach odlewniczych itp.

i wiele innych.

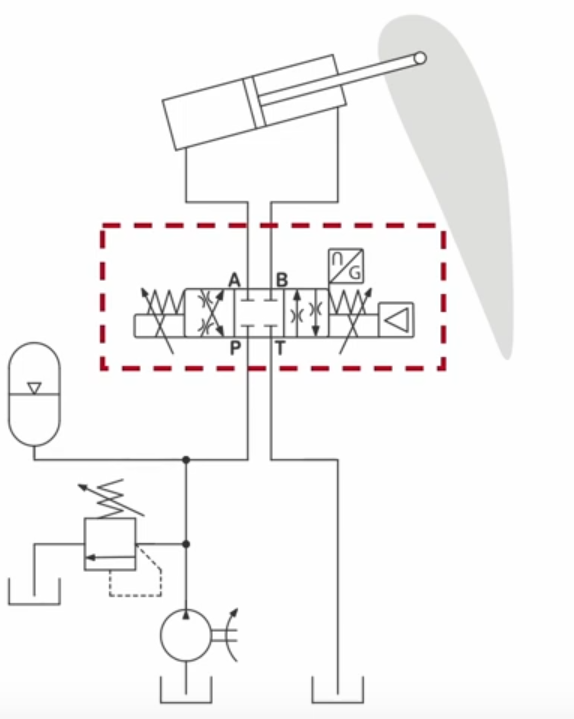

Przykładowy schemat hydrauliczny z zaworem proporcjonalnym.
Przykładowy schemat hydrauliczny z zaworem proporcjonalnym

Rodzaje zaworów hydraulicznych proporcjonalnych

Trzy główne typy montażowe zaworów proporcjonalnych to zawory modułowe (np. PVG32 marki Danfoss), zawory płytowe CETOP (np. DPZO marki Atos) oraz nabojowe, które po zamontowaniu w odpowiednim bloku mogą być montowane liniowo (np. zawory Steed).

Pod względem funkcji zaworów najpopularniejsze są rozdzielacze proporcjonalne (jednocześnie sterują kierunkiem i natężeniem przepływu oleju, PVG32, DPZO, DHZE itp.). Często spotykane są także proporcjonalne zawory ciśnieniowe: zawory przelewowe, np. AGMZO czy redukcyjne, np. AGRCZO. Do prostych układów ze sterowaniem proporcjonalnym wykorzystuje się popularne proporcjonalne regulatory przepływu, np. QVKZOR i EVP.

Akcesoria do sterowania zaworami proporcjonalnymi

Sterowanie proporcjonalne może obywać się za pomocą wzmacniaczy (pośrednio), bezpośrednio sterownikami PWM lub innymi, również radiowo, za pomocą joysticków, potencjometrów itp. Sposób sterowania zależy od rodzaju maszyny oraz od funkcji, które realizowane są za pomocą zaworów.
Dodatkowo firma Atos udostępnia darmowe oprogramowanie E-SW-BASIC, dzięki któremu można zmieć niektóre parametry i funkcje zaworów proporcjonalnych tej marki.

Identyfikacja zaworów proporcjonalnych

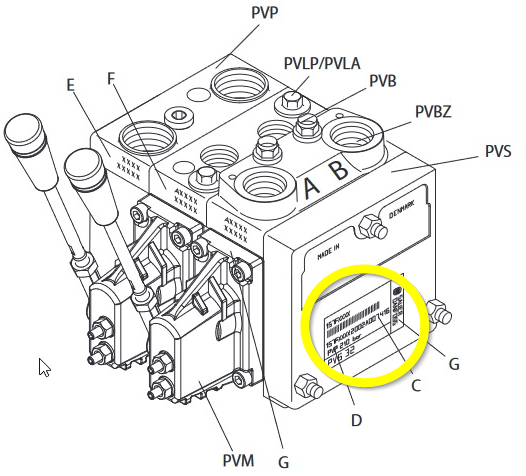

W przypadku rozdzielaczy proporcjonalnych PVG Danfoss tabliczka znamionowa lub kod zaworu znajduje się na module końcowym:

Tabliczka zaworu PVG marki Danfoss
Tabliczka zaworu PVG marki Danfoss

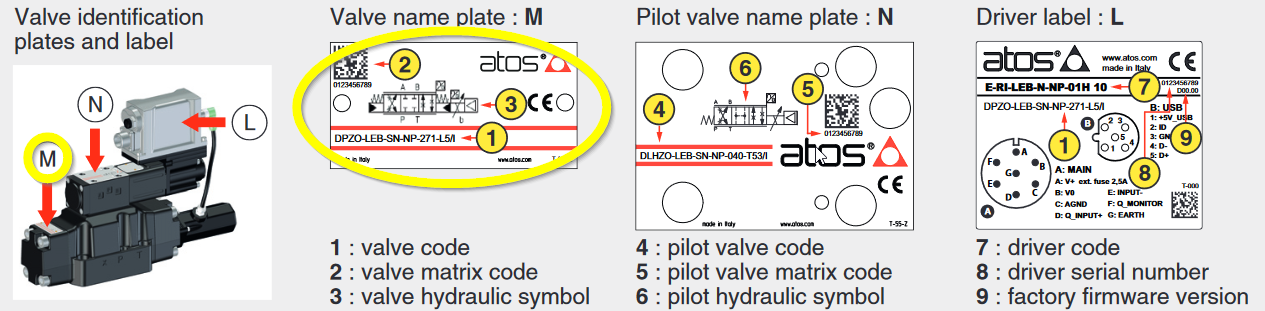

Zawory Atos mają kilka tabliczek, najważniejszą z nich określającą cały zawór, jest tabliczka na zaworze głównym oznaczona na obrazku jako M:

Tabliczki na zaworach proporcjonalnych marki Atos
Tabliczki na zaworach proporcjonalnych marki Atos

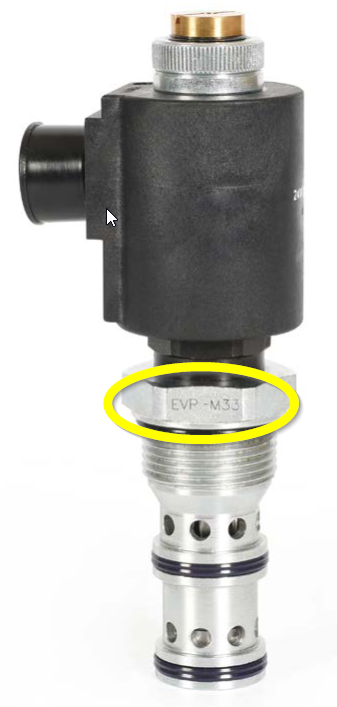

W przypadku zaworów nabojowych kod zaworu można odnaleźć na korpusie:

Kod wygrawerowany na korpusie zaworu nabojowego Steed
Kod wygrawerowany na korpusie zaworu nabojowego Steed
