Load Sensing: Hydraulika reagująca na potrzeby Twojej maszyny

1. Przede wszystkim oszczędność energii: Pompa dostarcza tylko taką ilość cieczy, jaka jest niezbędna do wykonania pracy. Dzięki temu możliwa jest minimalizacja strat dławienia na zaworach.
2. Umożliwienie precyzyjnej kontroli natężenia przepływu oleju: Sterowanie za pomocą LS to płynna i dokładna regulacja prędkości pracy siłowników lub silników hydraulicznych niezależnie od obciążenia.
3. Zredukowanie zjawiska przegrzewania cieczy: Mniejsze straty mocy to mniejsze wydzielanie ciepła.
4. Pompa LS umożliwia jednoczesną i niezależną pracę wielu odbiorników.

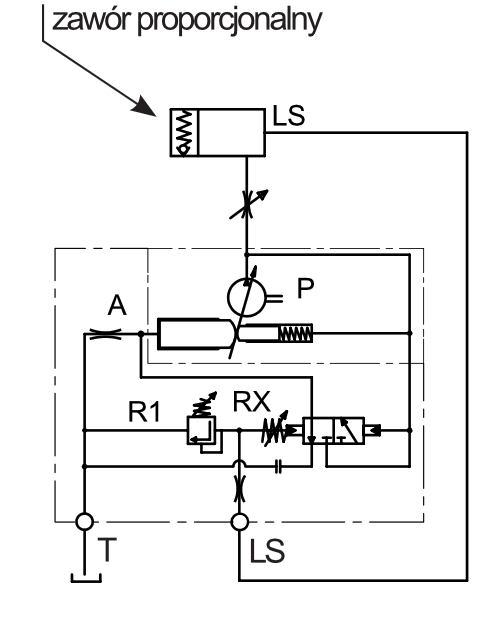

Zasada działania regulatora LS

Pobieranie informacji o obciążeniu (Load Sensing Signal):

Utrzymywanie stałej różnicy ciśnień:

Automatyczne dostosowanie wydajności pompy do zapotrzebowania:

Schemat działania regulatora LS krok po kroku

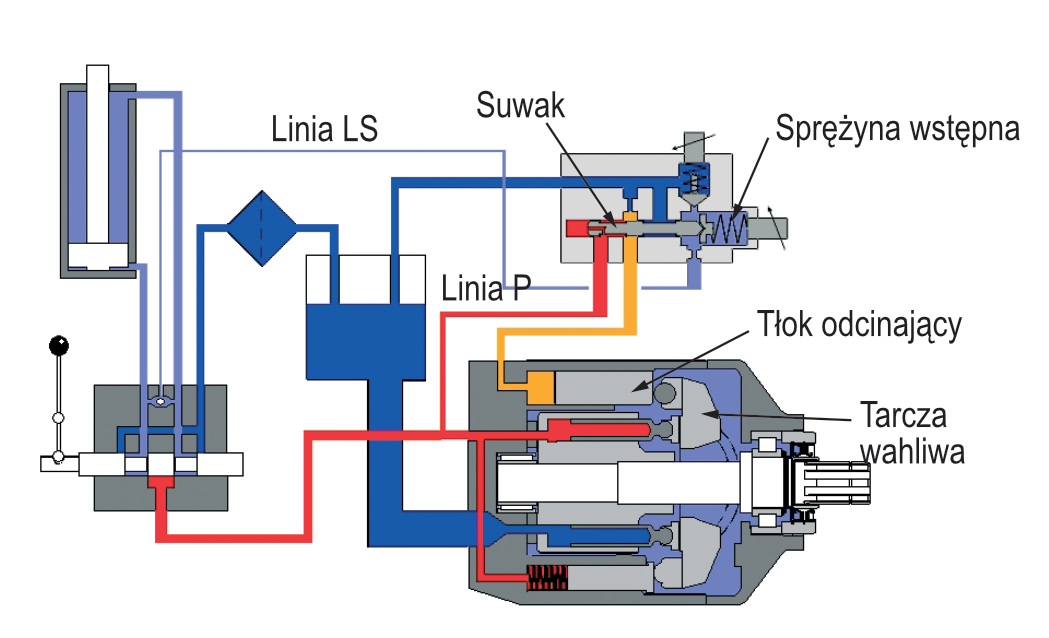

Zerowy przepływ, pozycja gotowości:

Rozdzielacz proporcjonalny jest zamknięty. Ciśnienie w linii P wzrasta do momentu, aż osiągnie wartość, na którą ustawiona jest sprężyna wstępna. Ciśnienie z linii P przesuwa suwak, olej zasila tłok odcinający, który obraca tarczę wahliwą w pozycję pionową (kąt α=0): brak przepływu, ale utrzymywane jest ciśnienie wstępne.

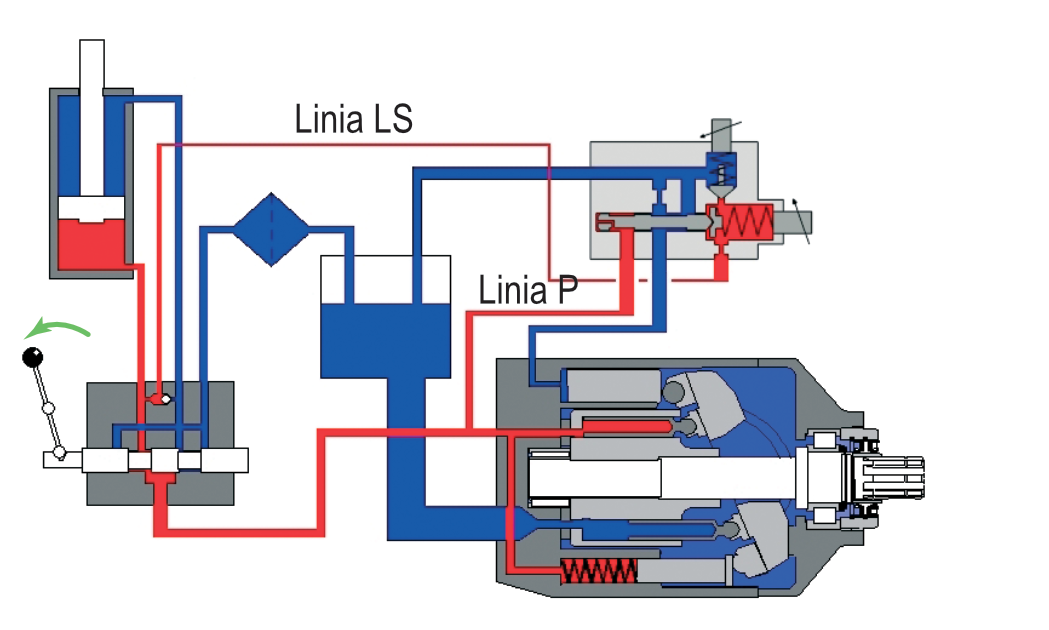

Pełny przepływ:

Rozdzielacz proporcjonalny jest w pełni otwarty umożliwiając przepływ strumienia z pompy. Ciśnienie w linii LS jest takie samo jak ciśnienie w linii P. Ciśnienie hydrauliczne jest równe po obydwu stronach suwaka regulatora. Sprężyna wstępna utrzymuje suwak w pozycji początkowej. Tłok odcinający nie jest zasilany olejem. Tarcza wahliwa jest pod maksymalnym kątem α: pompa pracuje z pełną objętością roboczą.

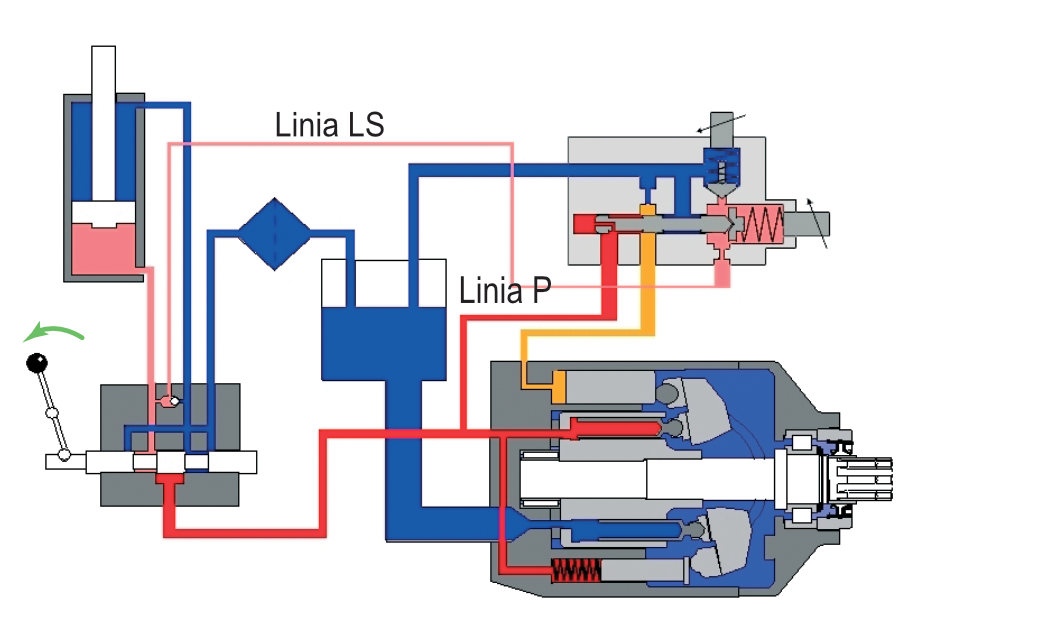

Kontrola przepływu:

Rozdzielacz proporcjonalny jest częściowo otwarty. Nie cały strumień z pompy może przejść przez rozdzielacz. Rośnie ciśnienie w linii P. Ciśnienie w linii LS ustala się pod wpływem obciążenia pracy. Ciśnienia w linii P oraz LS + napięcie wstępne sprężyny równoważą się. Pod wpływem ciśnienia z P, suwak regulatora przesuwa się i strumień oleju zasila tłok odcinający, który obraca tarczę wahliwą do pozycji, która zapewnia żądany strumień.

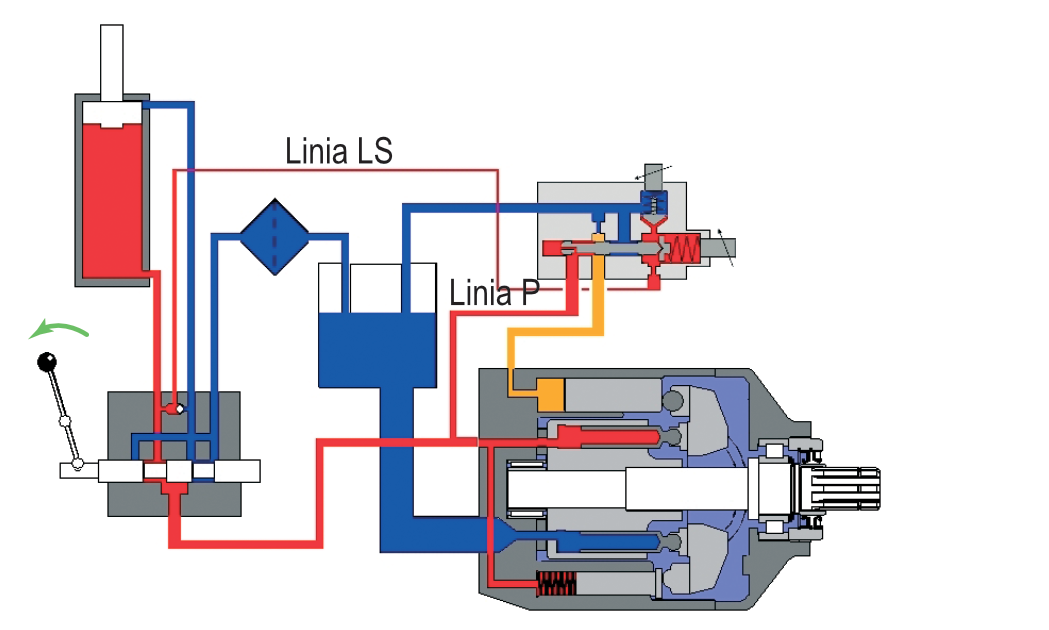

Zerowy przepływ (ciśnienie maksymalne):

Rozdzielacz proporcjonalny jest otwarty, ale cylinder urządzenia zatrzymał się w punkcie końcowym. Ciśnienie w układzie wzrasta aż do osiągnięcia nastawy sprężyny zaworu PC. Ten zawór przelewowy otwiera się i łączy linię LS ze spływem. Spada ciśnienie po stronie sprężyny wstępnej. Pod ciśnieniem z linii P suwak regulatora przesuwa się i olej zasila tłok odcięcia, który obraca tarczę wahliwą do pozycji pionowej (kąt α=0): brak przepływu, ale utrzymywane jest ciśnienie maksymalne.

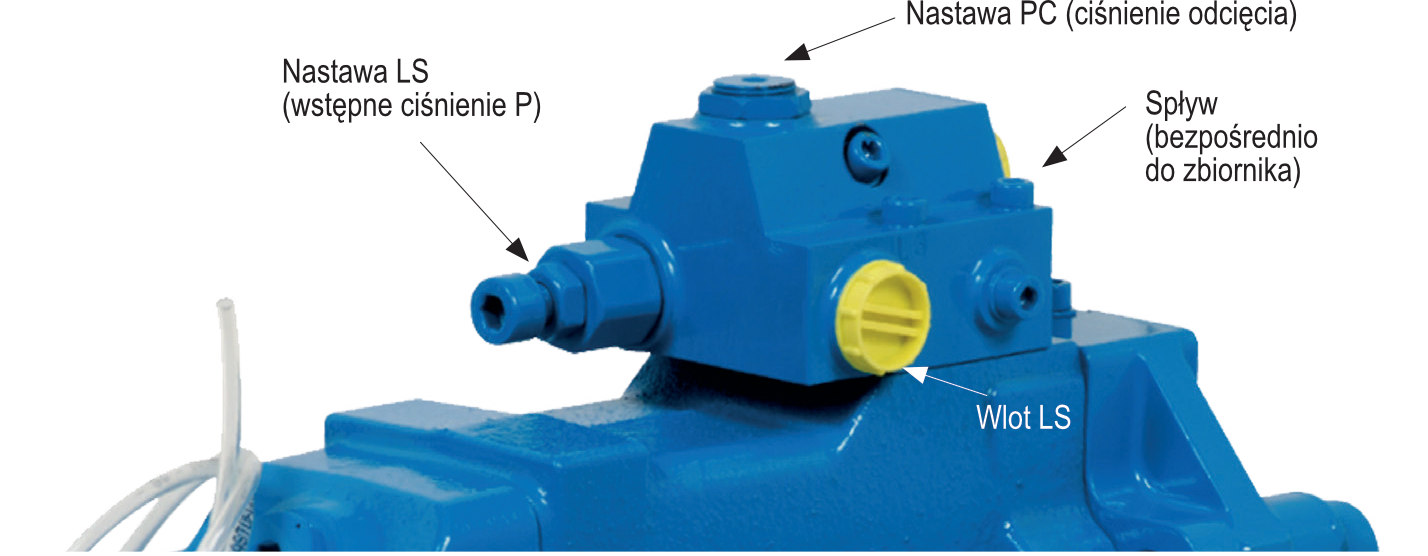

Budowa regulatora LS w pompach TXV

Przykłady zastosowań układów z regulacją LS

• Maszyny budowlane (koparki, ładowarki), np. w koparkach Load Sensing umożliwia płynne i precyzyjne sterowanie ramieniem i łyżką, niezależnie od obciążenia;
• Dźwigi hydrauliczne i leśne, w których, podobnie jak wyżej, wysięgnik wykonuje płynne ruchy i precyzyjny załadunek dzięki sterowaniu LS;
• Śmieciarki i pługi śnieżne - regulator LS pozwala w tych pojazdach na sterowanie wieloma funkcjami jednocześnie (w połączeniu z zaworami proporcjonalnymi z kompensatorami), m.in: zgniotem odpadów w komorze śmieciarki, prędkością rozrzucania soli i piasku oraz sterowanie spycharką w pługach;

• Maszyny rolnicze;

• Wózki widłowe;
• Systemy napędowe o otwartym i zamkniętym obiegu z regulacją LS.

Indywidualnie dopasowane układy Load Sensing dla Twojej maszyny
