Rozdzielacze hydrauliczne serii EMV103 - Rozdzielacz hydrauliczny EMV103/4S - 4 sekcje

Rozdzielacz hydrauliczny EMV103/4S to suwakowy czterodrogowy rozdzielacz typu monoblok przeznaczony do pracy w maszynach rolniczych i budowlanych. Cechy: przepływ 45 l/min, ciśnienie do 315 bar, 4 sekcje.

Dane rozdzielacza hydraulicznego EMV103/4S

Przepływ nominalny Q:	                45 [dm³/min] [l/min]
Maksymalne ciśnienie robocze:	        315 [bar]
Maksymalne ciśnienie powrotne:	        25 [bar]
Zakres temperatur pracy:	        -40 do 60 [^oC]
Lepkość cieczy (zakres maksymalny):	12-400 [cSt] [mm²/s]
Dokładność filtracji:	                25 [µm]
Masa:	                                4 [kg]

KODOWANIE
 - typ rozdzielacza
|       - ilość sekcji: 1S,2S,3S,4S,5S,6S
|      |   - zakres i nastawa zaworu przelewowego: 2,3,4,SV
|      |  |  - typ suwaka sterującego: 1,2,3,4,5,6,7,8,9,10
|      |  | | - typ pozycjonowania: 61,62,63,7,8,91,92,93,8P,
|      |  | ||                     8MG,8MG1,8MG2,8MG3,8ED3+RV+KE*R3
|      |  | || - typ sterowania: L, LP, SLP, ES3
|      |  | |||  - gwint przyłączy: G3, G4, G5
|      |  | ||| |   - konfiguracja gniazd przyłączy: M1, M8
|      |  | ||| |  |
1      2  3 456 7  8
|      |  | ||| |  |
EMV103/4S-3/18L/G3/M1
|      |  | ||| |  |

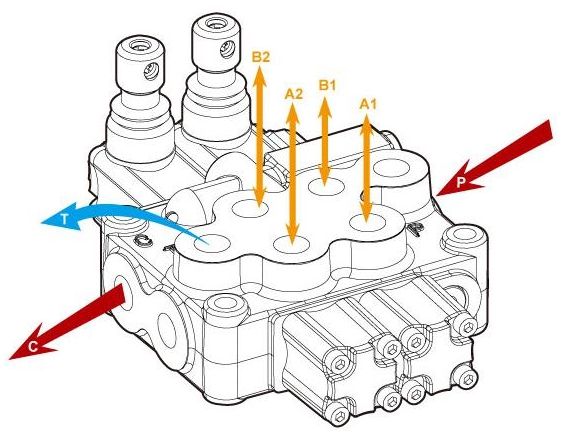

|      |  | ||| |   - M1 - P,T,A,B z góry, opcja P,T boczne
|      |  | |||  - G3 - 3/8" BSP
|      |  | || - L - uchwyt z dźwignią
|      |  | | - 8 - centrowane sprężyną w pozycji neutralnej
|      |  |  - 1 - w położeniu neutralnym wszystkie kanały odcięte
|      |   - 3 - zakres regulacji 63-200 bar, nastawa 120 bar
|       - 4S - cztery sekcje
 - EMV103* - rozdzielacz monoblokowy 45 l/min, 315 bar

* Równoważnik modeli MB3, HPMV-3

Technologia:

Rozdzielacze EMV103 typu monoblok 45l/min ze zintegrowanym zaworem bezpieczeństwa (ustawiony na 120 bar, zakres 63-200bar) i sterowaniem mechanicznym.
Rozdzielacze tego typu dostępne są w sześciu wersjach od 1 do 6 sekcji.
Dostępne 3 wersje zaworów przelewowych: 40-80bar, 63-200bar, 160-315bar lub z zaślepką w miejscu zaworu. P, T dołączane z boku lub z góry, korek do przekazywania ciśnienia do kolejnego rozdzielacza w standardzie, kopułki aluminiowe

Zalety:

wszechstronne zastosowania;
niewielkie wymiary;
prosta konstrukcja.

Warunki pracy:
Zawory i rozdzielacze potrzebują przede wszystkim płynu hydraulicznego odpowiedniej czystości. W przypadku pytań o przygotowanie właściwego układu prosimy o kontakt.

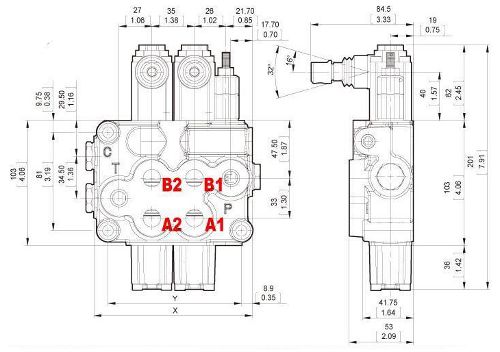

TYP X Y EMV103/1S 93,5 [mm] 73 [mm] EMV103/2S 130,5 [mm] 110 [mm] EMV103/3S 165,5 [mm] 147 [mm] EMV103/4S 202,5 [mm] 184 [mm] EMV103/5S 239,5 [mm] 221 [mm] EMV103/6S 276,5 [mm] 258 [mm]
